Устройство песчаной подушки под фундамент: толщина и трамбовка
При выборе места под строительство будущего владельца волнует не только цена вопроса, но и скрытые нюансы, заложенные в грунте. То, что находится под поверхностью земли, напрямую определяет срок службы капитального строения.
Многие решаются купить дом или купить коттедж, не задумываясь о том, что происходит с основанием через 3-5 лет после новоселья. Если подушка выполнена с нарушением технологий — без точного расчета толщины и грамотной трамбовки, — неизбежно возникнет усадка, способная разрушить даже армированную ленту. В своей практике я часто сталкиваюсь с ситуациями, когда экономия на этом этапе оборачивается колоссальными затратами на ремонт или усиление конструкции.
Начнем с главного параметра — высоты слоя. В нормативных документах, таких как СП 50-101-2004, нет единожды заданной цифры, подходящей для всех участков.
Толщина определяется в ходе геологических изысканий, а точнее — в зависимости от типа почвы и проектной нагрузки. Для легких каркасных построек на плотном суглинке достаточно слоя в 15-20 см, однако если грунт рыхлый или насыпной, этот показатель увеличивают до полуметра. В зонах с высоким уровнем подземных вод или слабыми торфяниками минимальная величина доходит до 50-60 см, а иногда и до 80 см.
Песчаная подушка выполняет три задачи: выравнивает дно котлована, распределяет давление от веса здания на основание и отводит влагу от подошвы. Для сборных фундаментов из блоков ФБС этот слой обязателен — он позволяет компенсировать неровности почвы, которые иначе привели бы к перекосу отдельных элементов.
В монолитном строительстве подушка действует как дренаж, предотвращая капиллярный подсос влаги, который вызывает морозное пучение.
Качество будущей подушки напрямую зависит от выбора материала. Нормы (СП 50-101-2004 и пособия к СНиП) настоятельно рекомендуют использовать пески крупные или средней крупности.
Мелкие фракции с частицами менее 1,5 мм удерживают влагу, что приводит к пучению при замерзании и неравномерной осадке после оттепели. В сложных условиях, когда прочности одного сыпучего материала недостаточно, применяют песчано-гравийную смесь (40% песка и 60% щебня или гравия), что позволяет увеличить расчетное сопротивление основания. Для ответственных построек на глинистых почвах я рекомендую комбинированную структуру: сначала 10 см песка, затем 20 см гравия с послойной трамбовкой.
Уплотнение — это процесс, где цифры имеют решающее значение. Строительные нормы СНиП 2.02.01-83 предписывают достигать коэффициента уплотнения 0,95-0,98, при этом плотность сухого скелета должна составлять 1,55-1,75 г/см³ в зависимости от типа песка.
На практике это означает, что воздушные пустоты между зернами (изначальная пористость может достигать 37-47%) сводятся к минимуму.

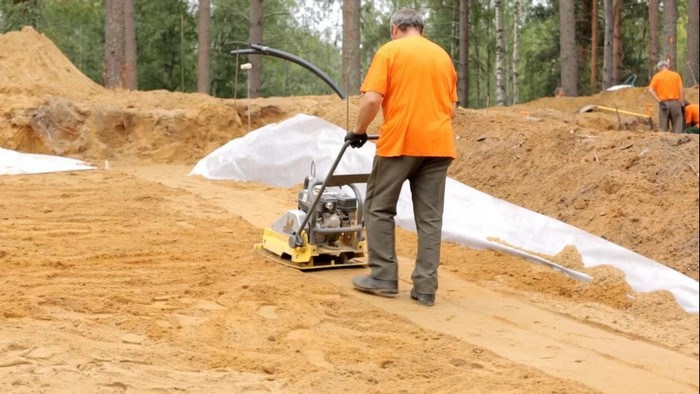

Здесь встает вопрос о методах работы. Опытные бригады используют виброплиты массой от 90 до 150 кг, развивающие усилие не менее 20 кН/м².
Такое оборудование способно эффективно обрабатывать пласты толщиной 10-15 см. Важно помнить: глубина эффективного уплотнения средней виброплитой не превышает 20-30 см. Если нужна большая высота, отсыпку делят на несколько этапов — слой за слоем. В противном случае под нижним уровнем остаются рыхлые зоны, которые при эксплуатации становятся каналами для капиллярной влаги, что нарушает водоотвод и увеличивает пучинистость.
Теперь о проливке водой. Многие частные застройщики считают, что достаточно просто залить материал из шланга, и он осядет сам.
В реальности одна лишь проливка без механического воздействия — долгий и малоэффективный процесс. Капли воды действительно находят мельчайшие щели, увлекая за собой песчинки, но для достижения нормативной плотности потребуется объем жидкости, в 5 раз превышающий объем самой подушки. Кроме того, чрезмерное замачивание ведет к разжижению основания, изменяя его прочностные характеристики.
Какой же подход я рекомендую своим клиентам? Оптимальная схема — комбинированная.
Сначала пласт увлажняют до 8-12%, но не заливают до состояния лужи, а лишь слегка смачивают для лучшего взаимодействия частиц. Затем включается виброплита или тяжелая трамбовка. Проходы продолжаются до тех пор, пока на поверхности перестают оставаться следы от обуви или техники. Только после этого можно укладывать следующий пласт.
Влияние некачественной трамбовки на усадку фундамента огромно. Для хорошо уплотненного песка модуль деформации достигает 30-50 МПа, тогда как у рыхлого основания этот показатель падает до 10-15 МПа.
При одинаковой нагрузке осадка возрастает в 2-3 раза. В условиях высоких грунтовых вод неуплотненный материал теряет форму, превращаясь в разжиженную субстанцию. Особенно опасно это для плитных оснований, где вся масса здания передается равномерно.
Планируя купить коттедж или купить дом с уже готовым фундаментом, обязательно поинтересуйтесь документацией на скрытые работы. Попросите акты освидетельствования устройства подушки, где указаны коэффициенты уплотнения и результаты лабораторных испытаний.
На участках со сложной геологией (пучинистые грунты, высокий УГВ) недостаточно просто сделать отсыпку — требуется полноценная песчано-гравийная подготовка, где каждый пласт фиксируется геотекстилем плотностью 200-300 г/м². Этот материал предотвращает заиливание, сохраняя дренажные свойства на десятилетия.
В сейсмических районах с активностью свыше 7 баллов добавляют армирующую сетку из стеклопластика с ячейкой 50×50 мм. Уклон поверхности в сторону водоотвода должен составлять не менее 0,03%, чтобы исключить застой влаги под плитой.
В качестве итога: не экономьте на материалах и технике. Использование карьерного песка с глинистыми включениями вместо мытого речного или крупного фракционного состава ведет к неравномерной усадке.
На пучинистых почвах такая экономия выльется в трещины на фасаде уже через первую зимовку. При этом доверяйте работу только тем подрядчикам, которые готовы подтвердить каждый этап замерами плотности. И помните: виброплита, взятая в аренду на день, и качественный материал с зерном 2-3 мм — это те вложения, которые окупаются десятилетиями безаварийной службы вашего загородного владения.
