Установка и обвязка теплоаккумулятора в системе отопления с твердотопливным котлом

Когда в доме появляется твердотопливный котел, вы, вероятно, уже столкнулись с той самой утренней рутиной: продрогшие батареи и необходимость бежать растапливать оборудование посреди ночи. Эта проблема решается кардинально, если превратить вашу отопительную систему в подобие огромного термоса.

Речь идет о специальном буферном резервуаре, который накапливает избыток тепловой энергии, чтобы потом долго и плавно отдавать её в комнаты. Ваша задача — просто загрузить топливо один или два раза за сутки, а техника сделает всё остальное.

В основе комфорта лежит точный расчет объема накопителя. Опыт показывает, что нужно отталкиваться от производительности твердотопливного агрегата: на каждый киловатт его паспортной мощности берут от 30 до 50 литров вместительности.

Если вы возьмете минимальное значение, при работе с мощным котлом в сильные холода такого запаса может не хватить для поддержания тепла на длительное время. Когда дом качественно утеплен и техника имеет запас по силе, смело ориентируйтесь на верхнюю планку — тогда в топочной камере сгорят любые объемы дров с максимальной эффективностью, без принудительного ограничения воздушной тяги.

Размещение такой махины требует строгого подхода к помещению. По противопожарным нормам, свободный проход перед оборудованием и за ним должен составлять не менее одного метра, чтобы обеспечить сервисное обслуживание и безопасную эвакуацию.

В соответствии со строительными регламентами (СП 41-104-2000), стены в котельной, граничащие с жилыми зонами, должны иметь предел огнестойкости не менее 45 минут. Также избегайте установки аккумулятора вплотную к несущим конструкциям — соблюдение этих зазоров сохранит строение в целости при любых режимах эксплуатации.

Сама конструкция резервуара обычно выполнена из углеродистой стали. Для борьбы с агрессивным воздействием горячей воды внутренние стенки покрываются специальной стеклокерамикой или эмалью на основе циркония, которая выдерживает нагрев до 95—100 °С.

Если внутренняя поверхность будет обычной «черной», со временем появятся очаги коррозии, и стенки начнут разрушаться. Кроме того, добросовестные производители оборачивают бак слоем минеральной ваты толщиной не менее 10 см — это снижает тепловые потери, сохраняя накопленную массу воды в горячем состоянии.

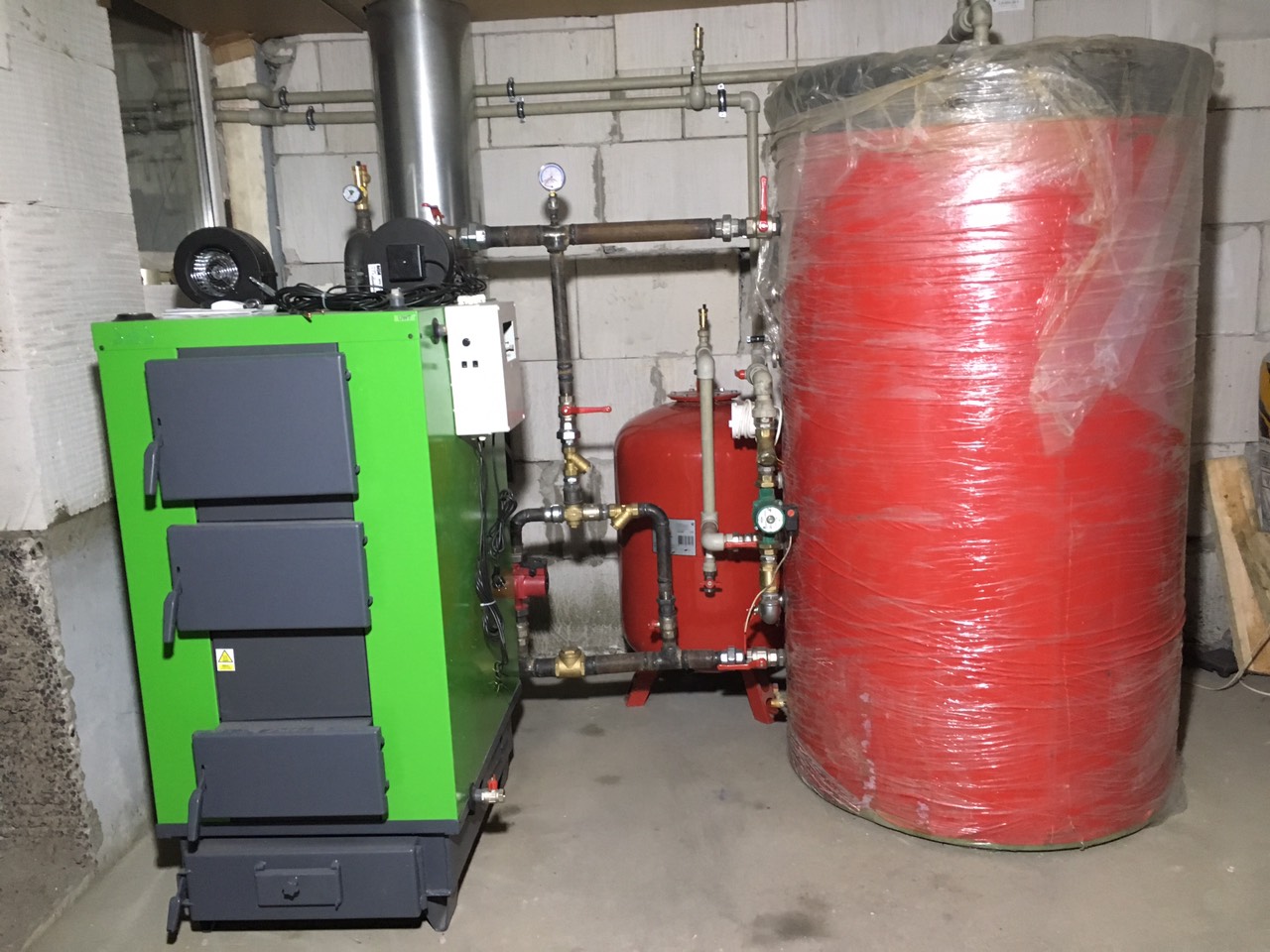

Существует две рабочие схемы подключения: параллельная и последовательная. В первой — контур подачи и обратки котла соединяется с теплоаккумулятором через специальный трёхходовой клапан с термоголовкой, который контролирует, насколько холодная вода возвращается в теплообменник.

Во второй — всё тепло сперва уходит в бак, а уже оттуда расходится по радиаторам, при этом тоже требуется узел подмеса для защиты от слишком низких температур.

Монтаж арматуры имеет одну неприкосновенную деталь: группа безопасности, состоящая из манометра и разрывного клапана, ставится непосредственно на выходе из твердотопливного агрегата. Никакие отсекающие краны между ними запрещены, иначе в аварийном давлении паровой пробке будет просто некуда сбросить лишнее напряжение.

Штатно этот клапан настраивают на давление в 3 Бар — при его превышении механизм выпустит жидкость.

Для корректной циркуляции на обратке необходимо разместить насосную группу. Имейте в виду, что техника на твердом горючем плохо переносит резкие перепады, поэтому трёхходовой клапан на смесительном узле должен подмешивать слишком остывший носитель на выходе, постепенно поднимая его до 60 °С.

Так вы избежите выпадения едкого конденсата и преждевременного износа металлических стенок.

Температурный режим в подающей линии часто вплотную приближается к 95 °С. Это особенно критично для современных пластиковых разводок — тут в конструкцию врезают защитный термостат, который отключает циркуляцию, если градус подачи достигает отметки в 85.

Когда такое случается, звучит сигнал, напоминая вам притушить интенсивность горения.

В теплоизолированной буферной емкости объемом около 1000 литров вода остывает примерно на 2-3 °С за 24 часа. Показатель зависит от разницы температур внутри и снаружи резервуара, но такая медленная потеря энергии гарантирует, что даже через полдня после того, как потухнет топка, батареи останутся ощутимо теплыми.

Обратите внимание на качество заводской изоляции — если она недостаточна, дополнительно укутайте бак базальтовыми матами поверх стандартной оболочки, оставляя технические зазоры для вентиляции.

Многие премиальные бригады оснащают систему не одним циркуляционным насосом, а парой. Первый работает на зарядку буфера от теплогенератора, второй обеспечивает выдачу тепла в отопительные контуры.

Наличие двух насосов позволяет точно дозировать энергию, поддерживая гибкое распределение ресурсов без перегрева той части дома, где сейчас не нужно сильное тепло.

Когда в будущем планируется добавить электрический котел или солнечный коллектор, схема останется неизменной. Аккумулятор служит универсальным посредником: любой лишний киловатт энергии уходит в накопление, а недостача покрывается из запаса.

Установив один единственный буфер сегодня, вы сразу повышаете эффективность сжигания дров, сокращаете количество закладок топлива и избавляетесь от резких температурных качелей.
