Установка гильз в фундаменте для будущих коммуникаций: диаметр, материал, расположение

Закладные элементы под инженерные системы — это не просто трубы в бетоне, а базовая основа долговечной эксплуатации вашего жилья. Решение о покупке дома премиум-класса всегда связано с уверенностью в качестве скрытых работ, которые невозможно переделать без серьезных затрат.

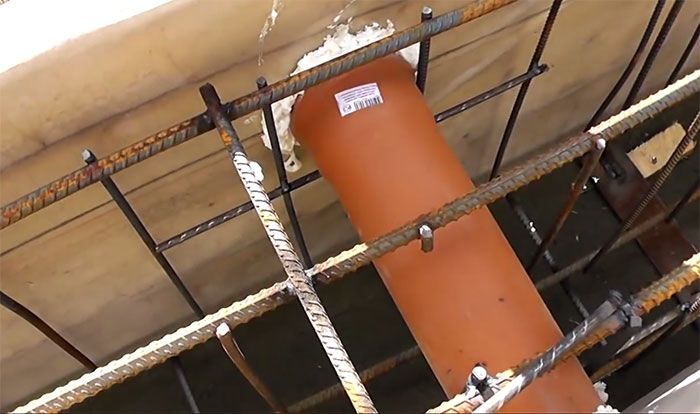

Проходы коммуникаций через основание здания требуют особого внимания еще на этапе армирования, до подачи бетона. Здесь действует простое правило: семь раз отмерь, один раз отрежь, но в случае с монолитом перемерять уже не получится.

В нормативной документации, а именно в СНиП 2.04.01-85, четко прописано требование прокладывать трубы в футлярах через строительные конструкции. Жесткая заделка трубопроводов в стены и фундаменты не допускается категорически.

Между рабочей магистралью и стенкой гильзы необходимо оставлять зазор, который впоследствии заполняется эластичным материалом. Это защищает систему от повреждений при естественной усадке здания и сезонных подвижках грунта. Когда вы планируете купить коттедж, убедитесь, что этот технологический узел выполнен грамотно — это избавит от необходимости долбить бетон перфоратором при первой же протечке.

Диаметр защитного кожуха подбирается с запасом. Для канализационных систем внутренний размер гильзы должен быть больше наружного сечения пропускаемой трубы минимум на 20 миллиметров.

В случае с водопроводом и электрикой это правило тоже работает без исключений. Если через фундамент проходит магистраль диаметром 110 мм, то стакан под нее нужен как минимум 130 мм. Свободное пространство впоследствии конопатят несгораемыми материалами, например, базальтовой ватой или глиной, а края герметизируют для защиты от влаги и грызунов. Такой подход обеспечивает ремонтопригодность — поврежденную трубу можно извлечь и заменить, не разрушая бетонную конструкцию.

Материал изготовления закладных определяет долговечность узла. Стальные гильзы — классическое решение, обладающее высокой механической прочностью.

Они способны выдерживать нагрузки от давления грунта и массы самого здания, не деформируясь. Для агрессивных грунтов или высокого уровня грунтовых вод выбирают изделия из нержавейки или обычную черную сталь, обработанную усиленной антикоррозийной защитой. Толщина стенки металла обычно составляет не менее 2-4 мм, что исключает повреждение острыми краями арматуры пластиковых труб водопровода при монтаже.

Полимерные аналоги из ПНД или ПВХ все чаще применяются в современном строительстве. Они легче, не ржавеют и обладают идеальной гладкостью внутренней поверхности.

Пластик инертен к химическим воздействиям и перепадам температур, однако его прочность несколько ниже, чем у металла. Выбор в пользу полимера оправдан в случаях с непучинистыми грунтами и при тщательном контроле нагрузок на основание. Производители часто оснащают такие проходки специальными фланцами, которые служат упором для рулонной гидроизоляции, создавая герметичное сопряжение.

Расположение гильз в теле фундамента диктуется не только проектом дома, но и физическими законами. Глубина заложения водопроводных вводов должна быть ниже отметки промерзания грунта в вашем регионе.

Если пренебречь этим правилом, ледяная пробка разорвет трубу уже в первую зиму. Выпуски канализации, напротив, требуют точного соблюдения уклона в 2-3 градуса в сторону септика или центрального коллектора для обеспечения самотека. При бетонировании важно жестко зафиксировать трубы, чтобы они не сдвинулись под давлением раствора. Концы гильз на время стройки лучше заглушить — это предотвратит попадание внутрь грязи, строительного мусора и случайных животных.

Отдельного разговора заслуживает ввод электрических кабелей. Для них используют отдельные пластиковые трубы диаметром от 50 до 160 мм в зависимости от сечения и количества жил.

Прокладка электросетей через фундамент требует создания герметичного и негорючего уплотнения. При монтаже важно помнить о системе заземления и молниезащиты, элементы которых также закладываются в бетонное основание. Часто именно этот этап упускают из виду, а потом тянут шину заземления по фасаду, портя внешний вид.

При покупке готового жилья проверить наличие и качество гильз сложно, но возможно. Обратите внимание на цоколь — в местах ввода коммуникаций не должно быть грубых отверстий с торчащей арматурой, залитых монтажной пеной.

Профессиональный подход выглядит иначе: аккуратные стаканы, выступающие из бетона на 30-50 мм, обработанные герметиком. Если вы планируете купить дом на стадии котлована, обязательно проконтролируйте этот момент лично или с привлечением технического специалиста. Ошибки на нулевом цикле исправляются только полной заменой фундамента, а это сопоставимо со стоимостью самого здания.

Современные технологии предлагают использовать двухфланцевые гильзы, которые идеально интегрируются в систему гидроизоляции. Внешний фланец позволяет надежно приклеить рулонные материалы или нанести обмазочную изоляцию без разрывов и мостиков влаги.

Такое решение полностью исключает капиллярный подсос воды из грунта в стены подвала. При возведении премиального жилья мелочей не бывает, и гидроизоляция вводов — один из ключевых показателей культуры строительства.

Количество и диаметр проходных элементов рассчитываются индивидуально. Для стандартного коттеджа с одним санузлом и кухней достаточно одного канализационного выпуска 110 мм и одного ввода водопровода 32 мм.

Но если в проекте есть гостевой дом, баня или бассейн, количество вводов и их сечение увеличивается. Лучше заложить одну резервную гильзу большего диаметра, чем потом долбить стену. Резервная труба, заглушенная с обеих сторон, ничего не стоит на этапе стройки, но экономит миллионы, когда возникает необходимость протянуть дополнительную линию связи или поливочный шланг через десять лет эксплуатации.

Материал изоляции между гильзой и рабочей трубой также имеет значение. Раньше использовали паклю с битумом, сейчас применяют эластичные манжеты и специализированные герметики на основе тиокола или полиуретана.

Эти составы сохраняют эластичность при отрицательных температурах и не теряют своих свойств десятилетиями. Заполнение пространства должно быть плотным, но не жестким — оно призвано гасить вибрации и компенсировать подвижки.

Правильно смонтированные вводы коммуникаций служат столько же, сколько само здание. Это аксиома строительного искусства.

Принимая решение купить коттедж, помните: за красивым фасадом скрываются инженерные системы, и именно состояние фундаментных узлов расскажет о добросовестности застройщика больше, чем дизайнерская отделка. Качественный бетон, правильно выставленная арматура и грамотно заложенные гильзы — вот три кита, на которых держится комфорт вашего будущего дома.
