Установка газгольдера: подготовка котлована и анкеровка
Подземный резервуар для хранения сжиженного газа — конструкция капризная. Её главный враг — не мороз и не коррозия, а обычная вода, которая весной поднимается из глубины и стремится вытолкнуть ёмкость наружу. Эта выталкивающая сила способна сдвинуть многотонную махину, если не предусмотреть грамотное удержание. Вся надежда здесь — на правильную подготовку основания и надёжную фиксацию.
Котлован начинают копать, отталкиваясь от габаритов оборудования. Минимальная глубина ямы составляет 1,9 метра, а ширина — не менее 2 метров. Однако этих цифр недостаточно для большинства моделей. Дно должно быть шире резервуара минимум на полтора метра с каждой стороны — это пространство необходимо для свободной работы монтажников и установки крепёжных элементов. Длина котлована определяется длиной самой ёмкости, которая у горизонтальных моделей нередко достигает 10 метров.
Глубину заложения рассчитывают с учётом диаметра корпуса, высоты опорных ножек и патрубков, а также толщины будущей плиты и подсыпки под ней. Верхняя точка резервуара должна отстоять от поверхности земли не менее чем на 60 сантиметров. Это требование гарантирует, что ёмкость окажется ниже зоны промерзания, где температура стабильнее, а газ испаряется активнее. Горловина с арматурой при этом остаётся выше уровня грунта — так запорную группу не затопит талыми водами.
Основание под газгольдер начинают с песчаной подушки. Её толщина составляет не менее 30 сантиметров. Песок выполняет сразу две функции: выравнивает дно и служит дренажом, отводя влагу от бетонной плиты. На участках с высоким стоянием грунтовых вод поверх песка дополнительно насыпают слой щебня — он препятствует капиллярному подъёму влаги. Подушку тщательно трамбуют, добиваясь горизонтальной плоскости, поскольку резервуар должен стоять строго ровно или с небольшим уклоном в сторону горловины для корректной работы уровнемера.
Бетонная плита — главный элемент, противодействующий всплытию. Её минимальная толщина составляет 16 сантиметров. Применять пустотелые конструкции недопустимо — они быстро разрушаются под нагрузкой и не дают нужной массы. Для якорения резервуаров монтажники часто используют готовые железобетонные изделия типа 1П 30-18-30, каждая весит 2200 килограммов. Однако этого не всегда достаточно.
Физика процесса такова. На заглублённую систему действует сила Архимеда, равная весу вытесненной жидкости. Для резервуара объёмом 6 кубических метров и плиты в 1 кубометр выталкивающая сила в чистой воде составит около 7 тонн-сил. В глинистом растворе, плотность которого достигает 1,3 т/м³, эта цифра вырастает до 9,1 тонны. Вес самого газгольдера и плиты редко превышает 3 тонны. Возникает дефицит массы, который должен компенсировать грунт засыпки. Именно поэтому пазухи между стенками котлована и ёмкостью заполняют песком с послойной трамбовкой — этот материал увеличивает общий вес системы и снижает риск всплытия.

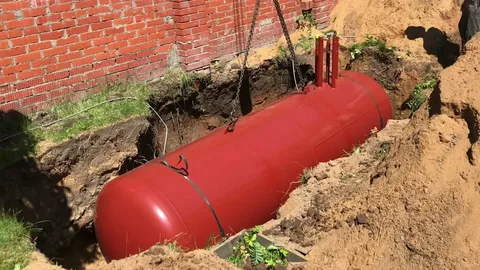

Крепление резервуара к плите осуществляют двумя способами. Если конструкцией предусмотрены опорные лапы, их притягивают к закладным элементам анкерными болтами. В случае отсутствия таких лап ёмкость фиксируют стальными тросами в силиконовой или прорезиненной оплётке. Под тросы обязательно укладывают резиновые подкладки, чтобы металл не перетирал корпус и не повреждал антикоррозионное покрытие. Использование обычных верёвок, транспортировочных лент или подручных материалов недопустимо — такое крепление разрушится за один сезон.
Диаметр стальных тросов подбирают исходя из массы резервуара. Для ёмкостей объёмом 4850 литров применяют три троса, для 6400 литров — четыре, каждый толщиной 10 миллиметров. Талрепы или натяжные муфты позволяют регулировать натяжение и компенсировать возможные подвижки грунта. Анкерные шпильки, если используется болтовое соединение, должны быть изготовлены из нержавеющей или оцинкованной стали, чтобы противостоять коррозии в агрессивной среде.
Перед установкой резервуара на плиту укладывают слой технической резины толщиной 8–10 миллиметров. Эта прокладка распределяет нагрузку по всей опорной поверхности и предотвращает точечные деформации днища. Кроме того, резина изолирует сталь от бетона, исключая электрохимическую пару, которая ускоряет коррозию. После монтажа и затяжки всех креплений котлован засыпают мелким речным песком без камней и крупных фракций. Засыпку производят слоями по 20–30 сантиметров с обязательной трамбовкой каждого слоя. Верхнюю часть котлована, расположенную выше глубины промерзания, можно заполнять вынутым грунтом, но только после того, как песок даст усадку в течение нескольких суток.
Пространство над газгольдером нельзя бетонировать или мостить. Допускается только отсыпка грунтом с посевом газонной травы. Это обеспечивает доступ к горловине для заправки и обслуживания, а также позволяет грунту дышать, отводя излишнюю влагу от стенок резервуара. Запрещено высаживать деревья в непосредственной близости — их корневая система может повредить защитное покрытие и нарушить герметичность. Расстояние от ёмкости до жилого дома должно составлять не менее 10 метров — это требование закреплено в СП 62.13330.
Качественная подготовка котлована и продуманная анкеровка — не формальность, а условие долгой и бесперебойной работы всей системы. Экономия на бетонной плите или песке оборачивается аварийным всплытием при первом же паводке. Весной, когда уровень грунтовых вод поднимается максимально высоко, неправильно закреплённый газгольдер сдвигается с места, деформирует подводящий газопровод и выходит из строя. Восстановление после такой аварии обходится дороже, чем грамотный монтаж с самого начала.
Поэтому фундамент под газовую ёмкость закладывают с запасом прочности. Плиту армируют стальными стержнями диаметром 12–14 миллиметров с шагом 200 миллиметров. Марка бетона — не ниже М300, что обеспечивает устойчивость к растрескиванию при сезонных подвижках грунта. Толщину защитного слоя бетона над арматурой выдерживают не менее 30 миллиметров, чтобы исключить коррозию металла внутри монолита. Все закладные детали для анкерных болтов устанавливают до заливки, фиксируя их в проектном положении с помощью шаблонов.
Если участок расположен в низине или имеет высокий уровень грунтовых вод, дополнительно организуют дренажную систему по периметру котлована. Дренажные трубы укладывают на глубине ниже подошвы плиты и отводят собранную воду в придорожную канаву или дренажный колодец. Это снижает гидростатическое давление на конструкцию и уменьшает выталкивающую силу, действующую на резервуар. В особо сложных случаях применяют свайное основание, где плиту опирают на забивные или буронабивные сваи, передающие нагрузку на более глубокие и плотные слои грунта.
При монтаже обращают внимание на уклон резервуара. Рекомендуемый наклон составляет 3–5 градусов в сторону горловины. Это обеспечивает полное опорожнение ёмкости при отборе газа и правильные показания поплавкового уровнемера. Горизонтальность контролируют строительным уровнем на всех этапах установки — от выравнивания песчаной подушки до окончательной затяжки креплений. Недопустимы перекосы, которые создают дополнительные напряжения в сварных швах и опорных узлах.
Засыпку котлована ведут только после полного завершения всех монтажных операций и проверки герметичности соединений. Песок выбирают фракцией 0,5–2 миллиметра без глинистых включений — глина удерживает влагу и способствует пучению при замерзании. Трамбовку выполняют виброплитой или ручными трамбовками, особенно тщательно уплотняя зоны под опорными лапами и вокруг патрубков. Полная усадка песчаной засыпки занимает около двух недель, после чего можно восстанавливать поверхностный слой грунта.
Таким образом, устойчивость подземного газгольдера обеспечивается комплексом мер: расчётной глубиной котлована, дренирующей подушкой, массивной бетонной плитой, надёжной анкеровкой и плотной засыпкой песком. Каждый элемент работает в связке с другими, и ослабление любого звена приводит к потере всей конструкции. Вложения в качественное основание окупаются десятилетиями безаварийной службы оборудования и спокойствием владельца, которому не приходится весной с тревогой поглядывать на участок в ожидании всплывшего резервуара.
