Усиление деревянных балок: металлические накладки или углеволокно
Когда деревянное перекрытие начинает проседать, а пол становится неровным, перед владельцем дома встает выбор: менять конструкцию или точечно восстанавливать несущую способность балок. Замена — это масштабная стройка с разбором кровли или полов, тогда как усиление позволяет решить проблему локально и без переселения. Оба метода — стальные пластины и композитные материалы — имеют право на жизнь, но работают в совершенно разных условиях и с разными бюджетами.

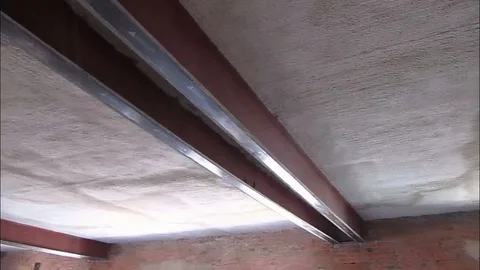

Металлические накладки — это классика, проверенная десятилетиями. Стальные пластины толщиной 4-10 мм крепятся к балке с двух сторон сквозными болтами, образуя своеобразный сэндвич, который берет на себя часть нагрузки. Такой способ хорош для точечных дефектов: гнили на опорном узле, трещины в пролете, ослабления от вредителей. Перед монтажом металл обязательно обрабатывают антикоррозионными составами, а между сталью и деревом прокладывают гидроизоляцию. Болты затягивают с усилием, контролируя плотность прилегания — люфт здесь недопустим.
Но у стальных конструкций есть жесткие ограничения. Вес одной пластины длиной 2 метра может достигать 15-20 кг, и работать с ними на высоте вдвоем — то еще удовольствие. Монтаж требует сверления отверстий, что дополнительно ослабляет древесину в местах крепления. И главное — сталь работает только на растяжение, а в зоне сжатия она бесполезна. Поэтому накладки ставят снизу или с боков, но никогда сверху.
Углеволокно (CFRP) предлагает принципиально иной подход. Это не протез, а армирующая оболочка, которая работает как внешняя арматура. Ленты или ткани на основе углеродного волокна наклеиваются на поверхность балки с помощью эпоксидного клея, создавая композитный слой. Материал примерно в 10 раз жестче натуральной древесины, при этом его толщина составляет всего 1-3 мм в зависимости от числа слоев.
Исследования показывают впечатляющие цифры: три слоя CFRP увеличивают несущую способность балки до 60%. В некоторых экспериментах нагрузочная способность вырастала на 46%, жесткость — на 35%. При этом вес усиления на погонный метр не превышает пары килограммов, что критически важно для старых перекрытий с ограниченным запасом прочности.
Однако углеволокно — это не панацея. Оно эффективно только при поверхностных повреждениях, когда структура древесины сохранила целостность. Если балка прогнила насквозь или имеет глубокие продольные трещины, композитный слой просто не сможет передать усилие на здоровую часть сечения. В таких случаях нужна либо замена фрагмента, либо металлический протез.
Технология нанесения углеволокна требует идеальной подготовки поверхности: древесину шлифуют, обеспыливают, грунтуют специальным составом. Клей наносится тонким слоем, лента укладывается без пузырей, а затем прокатывается валиком для удаления излишков. Каждый последующий слой — только после полимеризации предыдущего, что занимает от 4 до 24 часов при комнатной температуре. В итоге усиление одной балки может растянуться на 2-3 дня.
Стоимость — еще один важный критерий. Погонный метр углеволокна шириной 300 мм обходится в 3-5 тысяч рублей, плюс клей и грунтовка. Металлическая пластина аналогичного размера стоит 1-2 тысячи, но с учетом болтов, сверления и антикоррозийной обработки разница сокращается до 30-40%. Для одной-двух балок это незаметно, но при усилении всего перекрытия на 20-30 элементах экономия становится существенной.
Где же проходит граница выбора? Для исторических зданий с ограниченной несущей способностью стен углеволокно — единственный вариант, поскольку не добавляет лишнего веса. В современных коттеджах, где перекрытия проектировались с запасом, но со временем дали усадку, стальные накладки часто оказываются проще и быстрее. Особенно если работы ведутся в зимний период — эпоксидные составы при низких температурах полимеризуются неделями.
Практическое правило: если повреждение занимает менее 20% сечения и расположено в растянутой зоне (нижняя часть балки) — выбирайте углеволокно. Если гниль или трещина проникли глубже, либо дефект находится в опорной зоне — только металл с полной разгрузкой перекрытия домкратами. В случае с комбинированными повреждениями — например, трещина сверху и гниль снизу — имеет смысл ставить стальные накладки с двух сторон, а промежуток заполнять эпоксидным составом.
Нормативы по прогибам жестко регламентируют предельные состояния. Для междуэтажных перекрытий допустимый прогиб составляет 1/250 от длины пролета. Для балки длиной 5 метров это 20 мм. Если стрела прогиба превышает это значение, усиление уже не поможет — нужна замена. В диапазоне от 10 до 20 мм оба метода работают, но углеволокно дает более плавное распределение напряжений по всей длине.
Монтаж стальных пластин требует доступа с двух сторон балки, что часто невозможно в узких межэтажных пространствах. Углеволокно же наклеивается с одной стороны — нижней, что позволяет работать даже при высоте перекрытия 30-40 см. Это преимущество часто становится решающим для владельцев старых домов с низкими потолками.
Долговечность — еще один аспект, требующий внимания. Сталь при правильной обработке служит 50-70 лет, но каждые 10-15 лет требует осмотра и обновления антикоррозийного покрытия. Углеволокно не подвержено коррозии и не требует обслуживания, однако его клеевой слой со временем может деградировать под воздействием ультрафиолета и перепадов влажности. Поэтому для открытых балок на террасах или в беседках стальные накладки предпочтительнее — их проще осматривать и при необходимости ремонтировать.
Для внутренних перекрытий, защищенных от внешних воздействий, углеволокно становится оптимальным решением. Оно не изменяет геометрию сечения, не требует сверления и не создает мостиков холода — важный фактор для энергоэффективных домов. При этом современные клеевые составы на основе эпоксидных смол обеспечивают адгезию к древесине до 3-4 МПа, что превышает прочность самой балки на скалывание вдоль волокон.
В конечном счете выбор между сталью и углеволокном — это не вопрос «что лучше», а вопрос «что подходит для вашей конкретной ситуации». Для точечного ремонта одной-двух балок в доступном месте стальные накладки дают быстрый и предсказуемый результат. Для массового усиления перекрытия в стесненных условиях или при работе с ценными породами древесины углеволокно становится единственно возможным вариантом. Важно лишь точно оценить состояние балки и не пытаться усилить то, что давно пора заменить.
