Терморегулятор для греющего кабеля на трубе водоснабжения. Датчик и настройка
Когда речь заходит о защите загородного водопровода от зимних сюрпризов, большинство владельцев участков уже знают о греющем кабеле. Однако сам по себе нагревательный элемент — это лишь половина дела. Без грамотного управления он будет либо бесполезно тратить электричество, либо не справится с задачей в критический момент. Терморегулятор превращает разрозненные компоненты в интеллектуальную систему, которая работает точно тогда, когда это действительно необходимо.
На рынке представлены два основных типа устройств управления обогревом труб. Механические термостаты — это классическое решение с поворотной ручкой и биметаллической пластиной внутри. Они не требуют внешнего питания для своей логики, абсолютно надежны и стоят скромных денег. Их главное преимущество — полная независимость от перепадов напряжения и нечувствительность к скачкам в сети. С другой стороны, электронные модели предлагают цифровой дисплей, точность до десятых долей градуса и возможность программирования.
Для резистивного кабеля терморегулятор обязателен, поскольку этот тип проводника не имеет собственного ограничения по температуре. Без контроля он перегреется и выйдет из строя. Саморегулирующийся кабель более автономен — его сопротивление растет с повышением температуры, и он физически не может перегреться выше определенного порога. Однако даже в этом случае термостат дает существенную экономию, отключая питание, когда труба уже прогрета до безопасных значений.

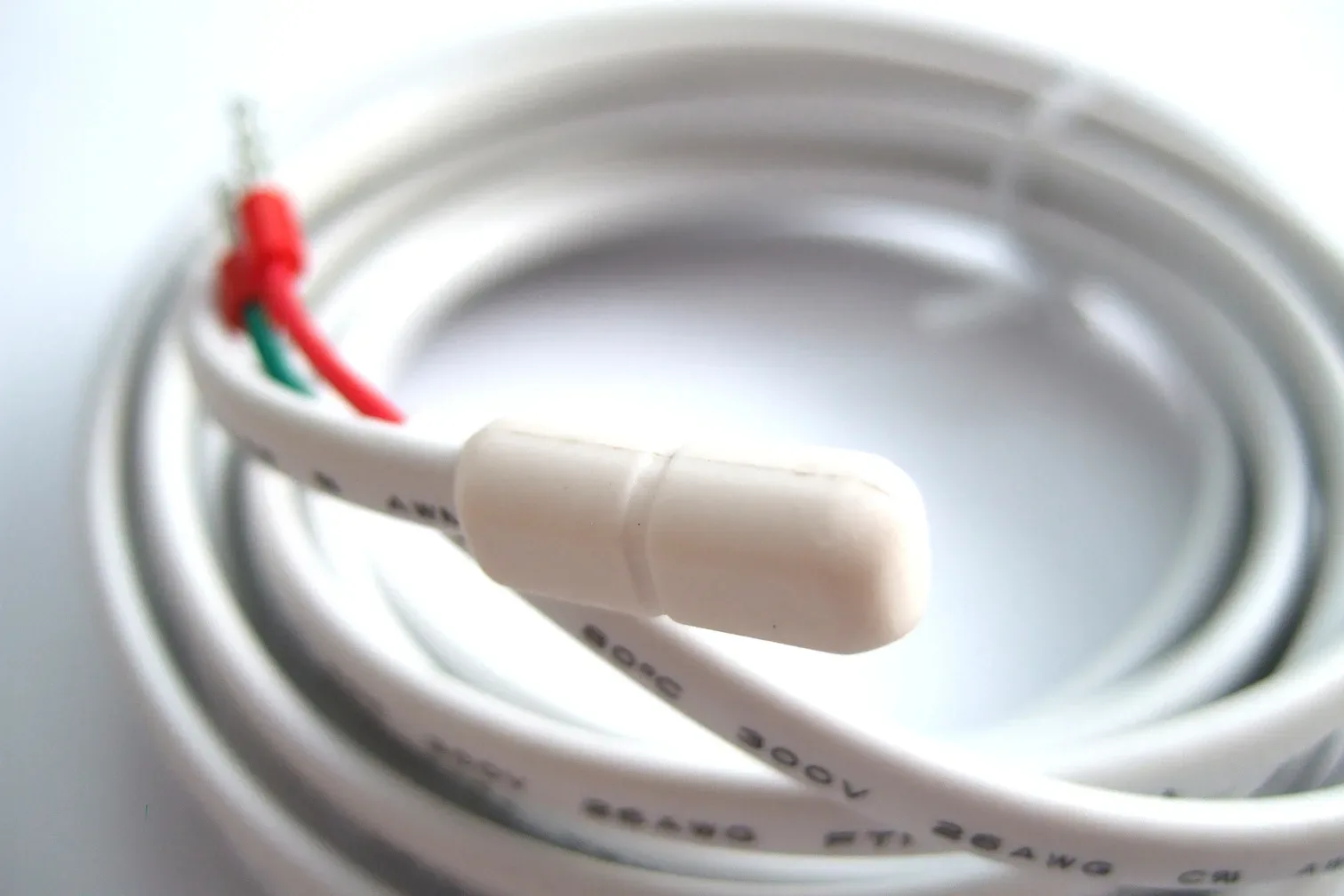

Выносной датчик температуры — это чувствительный элемент, который крепится непосредственно на поверхность водопроводной трубы. Его нельзя просто бросить рядом или закрепить на стене. Он должен фиксировать именно температуру стенки трубы, а не воздуха в кессоне или подвале. В противном случае система будет включаться и выключаться хаотично, ориентируясь на посторонние факторы.
Критический нюанс размещения датчика — выбор самой холодной точки на трассе водопровода. Обычно это участок ввода трубы в дом или место с наименьшей теплоизоляцией. Именно здесь риск замерзания максимален, и если регулятор получит сигнал с более теплого отрезка, остальная часть магистрали может оказаться незащищенной. Фиксация сенсора выполняется алюминиевым скотчем, который обеспечивает плотный тепловой контакт и быструю реакцию на изменения.
Порог срабатывания большинства термостатов по умолчанию установлен на включение при +5°C и отключение при +10°C или +15°C. Эти значения выбраны не случайно — они гарантируют, что вода в трубе никогда не опустится до нуля, даже с учетом инерционности нагрева и теплопотерь. Однако для продвинутых пользователей открываются более тонкие настройки. Некоторые модели позволяют выставить температуру отключения в +3°C или даже +1°C. Это существенно сокращает расход электроэнергии, но требует уверенности в равномерности обогрева по всей длине трубы.
Гистерезис — это разница между температурой включения и выключения, и его значение напрямую влияет на частоту циклов работы системы. Чем меньше гистерезис, тем чаще будет щелкать контактор, и тем точнее поддерживается заданная температура. С другой стороны, слишком частые переключения сокращают ресурс реле. Оптимальный диапазон для водопроводных систем лежит в пределах 2–5°C. Для механических термостатов этот параметр жестко задан конструкцией, а электронные модели позволяют его корректировать.
Монтаж самого регулирующего блока может выполняться по нескольким схемам. Накладные устройства крепятся непосредственно на стену или трубу, они просты в установке и не требуют штробления. Встраиваемые модели монтируются в распределительный щиток на DIN-рейку — это более эстетичное и защищенное решение, особенно если речь идет о постоянном проживании. Третий вариант — розеточные блоки, которые включаются в сеть как обычный переходник.
Специализированные термостаты для трубопроводов часто имеют степень защиты IP66, что позволяет устанавливать их даже в сырых подвалах или неотапливаемых кессонах. Силиконовая заливка внутренних соединений делает прибор устойчивым к конденсату и случайным брызгам. Для уличного применения стоит выбирать модели с расширенным рабочим диапазоном от -10°C до +50°C.
Подключение греющего кабеля к регулятору выполняется по четкой полярности — фаза и ноль подаются на входные клеммы, а нагрузка подключается к выходным контактам. Пусковые токи саморегулирующегося кабеля могут превышать номинальные в 1,3 раза, поэтому запас по току коммутации должен быть обязательным. Для системы мощностью до 2 кВт достаточно термостата на 10 ампер, но более протяженные трассы потребуют 16-амперного исполнения.
Выбор между резистивным и саморегулирующимся кабелем диктует разные подходы к настройке. В первом случае вся длина греет одинаково, и регулятор управляет общей мощностью. Во втором — кабель сам уменьшает теплоотдачу на прогретых участках, и термостат служит скорее «предохранителем», отключая питание при плюсовой температуре окружающей среды. Для резистивных систем критично правильно рассчитать шаг укладки и общую мощность, чтобы не создавать перегрев в местах пересечений.
Программируемые терморегуляторы позволяют задавать разные режимы для ночного и дневного времени, а также учитывать прогноз погоды через внешние датчики. Это оправдано для домов сезонного проживания, где можно отключать обогрев на время отсутствия, оставляя лишь минимальный дежурный режим. Для постоянной эксплуатации проще и надежнее работают механические или электронные модели с фиксированной уставкой.
Расположение термостата относительно нагреваемого участка тоже имеет значение. Оптимально монтировать его в той же температурной зоне, что и кабель. Если прибор установлен в теплом помещении, а датчик вынесен на холодную улицу, возникает риск неправильной оценки ситуации. Лучше размещать весь узел управления в месте, приближенном к защищаемой трубе, либо использовать выносной сенсор с достаточной длиной провода — до 50 метров.
Вариант с датчиком температуры воздуха вместо накладного сенсора на трубе допустим, но менее точен. Воздух остывает и нагревается быстрее массивной трубы с водой, поэтому система будет включаться раньше и выключаться позже, чем это действительно требуется. Для премиальных решений стоит выбирать комплекты с бронированным датчиком поверхности, который устойчив к механическим повреждениям и корректно передает показания через слой теплоизоляции.
Теплоизоляция поверх греющего кабеля и датчика — завершающий штрих, без которого вся работа теряет смысл. Минеральная вата или пенопласт толщиной не менее 30 мм удерживают тепло внутри трубы и предотвращают ложные срабатывания сенсора от внешних сквозняков. Поверх утеплителя необходима гидроизоляционная оболочка, чтобы влага не проникала внутрь и не снижала эффективность системы.
В итоге выбор конкретной модели всегда сводится к компромиссу между точностью управления и надежностью. Механический термостат никогда не зависнет и не сбросит настройки из-за скачка напряжения, но его точность оставляет желать лучшего. Электронный прибор дает гибкость и экономию, однако требует стабильного питания и более бережного обращения. Для большинства загородных домов оптимальным становится электронный терморегулятор с выносным датчиком и возможностью настройки гистерезиса — он сочетает разумную цену с достаточной функциональностью.
Правильно настроенная система окупает свою стоимость за один-два отопительных сезона за счет снижения счетов за электричество. Но главное — это спокойствие, которое дает уверенность, что утром из крана пойдет вода, а не лед. Каждый владелец участка сам решает, готов ли он доверить защиту своего водопровода случаю или предпочтет вложиться в грамотную автоматику. Опыт показывает, что второй вариант избавляет от множества проблем и неприятных сюрпризов в самый разгар зимы.
