Соединение проводов: клеммы, гильзы, пайка. Что надёжнее

Выбор способа сращивания жил напрямую влияет на долговечность всей электрической системы. Когда речь идёт о доме, где каждый контакт должен выдерживать годы активной эксплуатации, подход к монтажу становится ключевым.

В этой сфере применяются три базовых технологии, и у каждой есть свои сильные стороны.

Пайка формирует монолитную цепь. Припой ПОС-61 начинает переходить в жидкое состояние при 183°C, а полноценная работа с ним ведётся в коридоре 190-240°C на жале паяльника.

Для качественного лужения многожильных кабелей нужен инструмент мощностью 100 Вт с нагревом до 400°C. Такое соединение получается герметичным, кислород не проникает к месту стыка, поэтому окисление исключено в принципе. В радиотехнике и точной электронике этот метод остаётся золотым стандартом.

Однако пайка создаёт и серьёзные ограничения. Припой обладает заметно меньшей механической прочностью, чем медь.

Если на провод будет действовать вибрация, вытягивание или изгиб вплотную к месту спая, он довольно быстро разрушится. Нормативы ПУЭ (пункт 2.1.21) разрешают пайку, но оговаривают, что использовать её можно только при условии, что зона соединения не подвергается нагреву и не испытывает значительных растягивающих усилий.

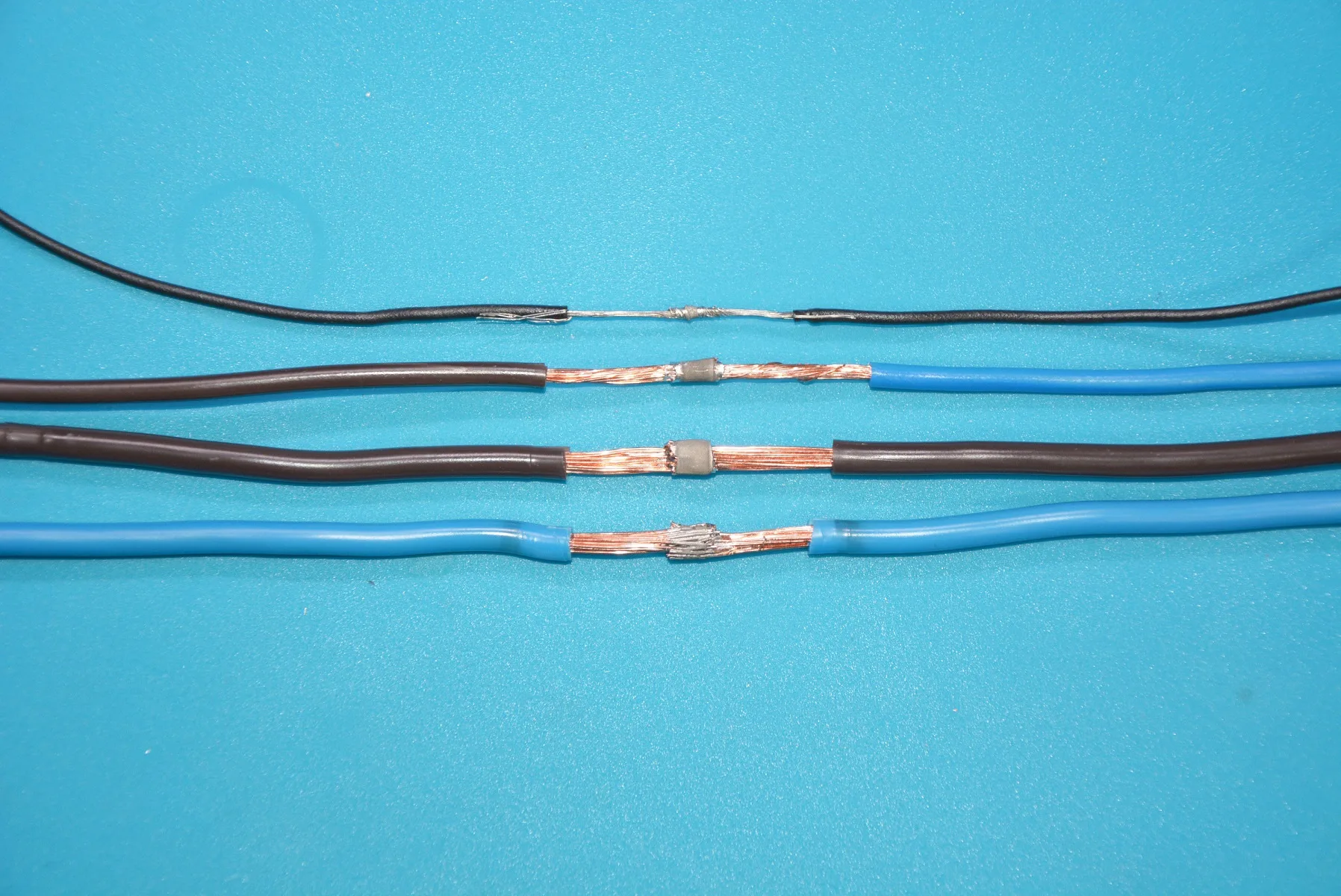

Опрессовка гильзой даёт совершенно иную физику контакта. Здесь плотность достигается пластической деформацией металла — гильза сжимается специальным прессом, буквально сливаясь с жилой.

Соединители из медной трубки с лужением (типа ГМЛ) при сечении 16 мм² имеют длину порядка 50 мм при внутреннем диаметре 5.5 мм. Такой формат обеспечивает протяжённую площадь соприкосновения. Для обжима нужны профильные клещи. Ручной пресс для диапазона до 16 мм² чаще всего имеет 5 рабочих позиций в губках — под 1.5, 2.5, 4, 6 и 10-16 квадратов.

При корректном подборе матрицы и полном ходе рукояток переходное сопротивление в месте обжима падает до сотых или даже тысячных долей Ома. Это не просто красивая цифра — это напрямую означает, что точка стыка не будет греться при номинальной нагрузке.

В промышленности и тяжелой энергетике метод опрессовки считается основным для неразъёмных соединений. Главное требование здесь — исключение осевого натяжения: жилы не должны вытягиваться из гильзы, что обеспечивается правильным креплением кабеля на трассе.

Ситуация с винтовыми и пружинными клеммами стоит несколько особняком. Здесь нельзя говорить о «надёжности» как об абсолютной величине, потому что здесь мы получаем разъёмный контакт.

Например, продукция WAGO серии 221 при сечении жилы до 4 мм² способна держать номинальный ток 32 А при напряжении до 400 В. В шестимиллиметровом исполнении этот параметр возрастает до 41 А.

Пружинный зажим CAGE CLAMP® решает проблему ослабления контакта со временем, которая часто встречалась у старых винтовых колодок под пружинные шайбы. Вибрация на него практически не влияет.

Однако в литературе можно встретить измерения переходного сопротивления для плоскопружинных зажимов на уровне 458 мкОм — это выше, чем у многих других типов соединений.

В контексте бытового ремонта для освещения или розеток такие потери пренебрежимо малы. Но в мощных цепях нагрева или длительно работающих насосах каждый лишний микроом в точке контакта добавляет градусы к температуре внутри распределительной коробки.

Винтовой клеммник в тех же тестах показал 40 мкОм — на порядок лучше, чем пружинный.

Пайка абсолютна по электропроводности, но требует мастерства и защиты от механических нагрузок. Соединение, запаянное внутрь кембрика, прослужит десятилетия в неподвижных блоках автоматики.

Для домашних щитков и розеточных групп, куда никто не лазит годами, пружинные клеммы обеспечивают скорость и технологичность монтажа. А опрессовка гильзой — это выбор профессионала для силовых линий, кабельных вводов и мест, где отказ одной точки контакта приведёт к серьезным последствиям.

Очень часто электрики смешивают подходы. Современное премиальное решение выглядит так: пайка плюс гильза.

Вы сначала облуживаете концы спиралей, заправляете их в медную трубочку и только потом обжимаете прессом. Так поступают при подключении ТЭНов или мощных нагревателей. Ток идёт по цельной пайке без окисления, а механическую прочность даёт обжатая гильза. Двойная перестраховка работает безотказно.

Что касается нормативов, то ПУЭ напрямую разрешают только пайку, опрессовку и сжатие (винты, болты). Простая скрутка проводов вне этих методов запрещена.

ГОСТ 10434-82 ещё в советское время регламентировал, что для меди переходное сопротивление должно стремиться к значению такого же по длине цельного провода. Любой из трёх указанных способов позволяет этого достичь, но цена ошибки разная.

В одном случае вы ненадолго перегрели жало, оплавили изоляцию и получили хрупкий спай. В другом — пережали гильзу и разорвали проволоку внутри трубки.

В третьем — вставили слишком тонкий конец в клемму WAGO и не дожали рычажок.

Поэтому выбор метода определяется ожидаемыми условиями работы. Пружинные зажимы идеальны для построения больших схем освещения при ремонте квартир.

Опрессовка — для подключения варочных поверхностей, бойлеров и вводных щитов с сечением от 6 квадратов и выше. Пайка — для плат управления, слаботочных линий и ситуаций, когда вы монтируете «для себя» и имеете в запасе полчаса свободного времени на каждую коробку.

Строительный рынок сегодня предлагает готовые гильзы с изолирующим колпачком из термоусаживаемой трубки. Вам не нужно мучиться с изолентой — достаточно прогреть соединение феном после обжатия.

Гарантией долговечности служит не столько конкретный инструмент в руке, сколько понимание физики процесса. Медь при нагреве расширяется.

Винт со временем может поддаться. Пружина компенсирует это движение. Припой держит ток, но боится изгибов. Гильза требует калиброванного усилия — ручной пресс давит до 5 тонн на губку.

Вложения в качественный соединитель окупаются годами безаварийной работы. У вас всё получится, если подходить к вопросу без спешки.
