Разметка участка под фундамент: диагонали и обноска
Когда речь заходит о заливке основания для дома или хозпостройки, первое, с чем приходится иметь дело, — это точный вынос осей на местность. Без этого даже самый качественный бетон или армирование не спасут конструкцию от перекосов и неравномерной усадки.
На практике я не раз видел, как люди полагаются на глазомер, а потом мучительно пытаются выровнять стены или подогнать лаги перекрытия к кривому ростверку. Чтобы такого не случилось, стоит освоить два ключевых приема: проверку прямоугольности через диагонали и сооружение обноски — временной деревянной или металлической рамки, которая удержит шнуры в процессе земляных работ.
Для начала определимся с инструментом. Вам потребуется рулетка длиной не менее 10–15 метров — для небольших построек хватит и десятиметровой, но если ширина стороны фундамента превышает 8 метров, берите пятнадцатиметровую.
Лучше выбрать стальную ленту с четкой миллиметровой разбивкой и фиксатором, чтобы не сбивались показания при натяжении. Также приготовьте набор стальных штырей или деревянных кольев длиной 40–50 см, прочный шнур (капроновый или льняной, который не растягивается), строительный уровень или гидроуровень, а для обноски — доски сечением 25–30 мм и брусок 40х40 мм.
Первый шаг — привязка к местности. Отталкивайтесь от красной линии застройки или уже существующего забора, дороги.
Вбейте первый колышек в углу, который будет считаться базовым. Затем отмерьте вдоль предполагаемой стены расстояние, равное проектной длине одной стороны фундамента, и установите второй кол.
Натяните между ними шнур — это ваша первая ось. Теперь нужно построить прямой угол. Самый надежный способ без теодолита — использовать правило «египетского треугольника» со сторонами 3, 4 и 5 метров. От базового угла откладываете 3 метра по уже натянутой линии и ставите временную метку. В перпендикулярном направлении от этого же колышка отмеряете 4 метра, вбиваете еще один временный колышек. Затем замеряете расстояние между этими двумя метками — оно должно составить ровно 5 метров. Если так и есть, направление выбрано верно. Для больших оснований удобнее использовать пропорции 6-8-10 метров, погрешность будет меньше.
Закрепив второй шнур под 90 градусов, откладываете по нему ширину фундамента и получаете третий угол. Четвертый угол находите аналогично, отмерив длину и ширину.
Но просто натянуть веревки по четырем кольям недостаточно — необходимо проконтролировать диагонали. В идеальном прямоугольнике они равны.
Возьмите рулетку и измерьте расстояние между противоположными метками. Допустимое отклонение для стандартного ленточного фундамента под двухэтажный дом не должно превышать 10–15 миллиметров на всю длину диагонали до 10 метров. Если разница больше, начинайте пододвигать колья, сохраняя параллельность сторон. Часто помогает смещение одного из углов по дуге — представьте, что вы растягиваете шнуры, как резинки, сохраняя заданные длины сторон. После каждой корректировки снова проверяйте оба поперечных размера. Эту процедуру придется повторить три-четыре раза, пока расхождение не войдет в норму.
Теперь переходим к самому интересному — обноске. Ее назначение в том, чтобы сохранить разметку после того, как вы начнете рыть траншею или котлован.

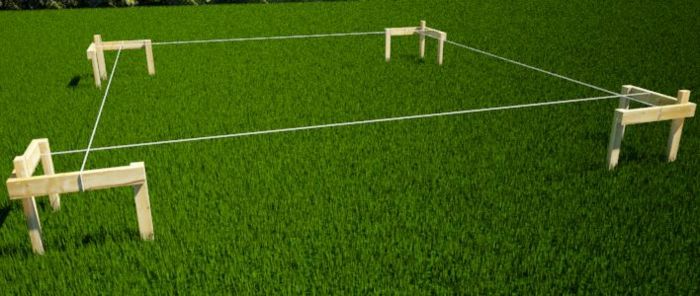

Ведь колья с веревками неизбежно окажутся внутри зоны работ, их заденут лопатой или выдернет экскаватор. Поэтому на расстоянии 1–1,5 метра от внешнего периметра будущего фундамента (за пределами бровки откоса) устанавливают прочные П-образные или сплошные рамки.
Для небольшой бани 6х4 метра достаточно вбить по углам стойки из бруса или стальной трубы диаметром 40–50 мм на глубину полуметра, а сверху прибить горизонтальную доску — так называемую скамейку. В случае с длинными стенами (более 8 метров) ставят промежуточные опоры через каждые 3–4 метра, чтобы доски не прогибались.
Верхние кромки всех горизонтальных элементов обноски должны лежать в единой горизонтальной плоскости. Это критично, если вы собираетесь выводить нулевой уровень фундамента.
Используйте гидроуровень — две колбы с водой на шланге длиной 10–15 метров. Зафиксируйте метку на одной стойке, затем перенесите прибор на противоположную и добейтесь совпадения водяного зеркала.
Отклонение более 3 миллиметров на 5 метров недопустимо. После выравнивания на каждую доску набивают гвозди или вкручивают саморезы, обозначая точное положение осей стен. Затем между этими метками натягивают шнуры — они пройдут точно над линиями фундамента, но выше уровня земли, не мешая копать.
Как правильно перенести диагонали на обноску? Вы уже вывели прямоугольник с помощью колышков на земле.
Не убирая их, натяните шнуры от временных рамок так, чтобы они пересекались строго над вбитыми метками. Для этого опускают отвес с каждой точки пересечения на рамке и добиваются совпадения с нижним колышком.
Зафиксировав гвозди, снимают нижние веревки и колышки — теперь контуры фундамента «висят» в воздухе, и вы можете спокойно рыть траншею, периодически проверяя положение стен по натянутым ориентирам.
Одна из типичных ошибок — попытка совместить обноску с будущей опалубкой. Не делайте так: опалубку вы будете выставлять с зазором 10–20 мм под щиты, а обноска должна показывать именно оси, а не грани ленты.
Удобнее всего набить на досках две пары гвоздей — для внутренней и наружной плоскости основания, если ширина подошвы больше толщины стенки. Для ленты толщиной 400 мм от оси откладываете по 200 мм в каждую сторону, фиксируете эти точки на обноске и натягиваете дополнительные шнуры.
Тогда вы сразу видите, где копать, не прибегая к постоянным замерам.
Еще один практический момент: при работе на сложном рельефе с перепадом высот более 30 см на 10 метров длины обноску делают ступенчатой. Каждую рамку выставляют по своему горизонту, но связывают между собой единым уклоном через нивелир.
Шнуры в этом случае крепят не к верхней кромке, а к специальным подвижным брускам, которые можно перемещать по стойкам. Это позволяет сохранить геометрию даже на косогоре.
Для контроля диагоналей в процессе копки траншеи время от времени возвращайтесь к замерам между противоположными углами обноски. Не ленитесь натянуть шнуры и измерить расстояние рулеткой — лучше потратить пять минут сейчас, чем потом переделывать опалубку.
Особенно внимательно проверяйте поперечные размеры после того, как экскаватор или сильный дождь могли сместить стойки. Если заметили, что какой-то кол обноски расшатался, сразу забивайте рядом новый и заново выверяйте положение осей.
В качестве материала для обноски чаще используют сухую строганую доску толщиной 25 мм и шириной 100–150 мм — она легкая и не коробится. Для стоек подойдет брус 50х50 мм или обрезок трубы 1,5 дюйма.
Древесину перед установкой обработайте любым антисептиком или хотя бы отработанным маслом, чтобы земляная влага не спровоцировала гниение за пару недель. Металлические стойки достаточно покрасить или обернуть рубероидом в месте контакта с грунтом.
Что касается рулетки — избегайте дешевых пластиковых корпусов с мягкой лентой, которая растягивается при натяжении. На расстоянии 10 метров даже растяжение в 1-2 миллиметра на каждый метр даст ошибку в сантиметр.
Берите инструмент с классом точности II (погрешность не более ±1,5 мм на 10 м). Перед началом замеров проверьте рулетку на эталонном отрезке — например, на расстоянии между двумя неподвижными углами здания, если уверены в их прямолинейности.
Для фиксации шнуров на обноске удобно использовать вкрученные саморезы с широкой шляпкой — веревка не соскальзывает, и вы можете легко сдвинуть её при корректировке. Если работаете с гвоздями, забивайте их не до конца, оставляя зазор 5–7 мм для подмотки шнура.
Капроновую нить перед натяжением слегка смачивайте — она становится менее эластичной и не провисает.
После того как траншея или котлован готовы, снимите шнуры на время бетонных работ, но оставьте саму обноску на месте. К ней вы будете привязывать арматурный каркас и выставлять щиты опалубки.
Перед заливкой обязательно восстановите все оси и снова промерьте диагонали — из-за подвижек грунта или ударов техники геометрия могла нарушиться. Для фундамента плитного типа эту процедуру повторяют и после укладки подбетонки, и перед монтажом арматуры.
И последний совет: не экономьте на количестве гвоздей и бруса. Хлипкая обноска, собранная на одном шурупе, сдвинется при первом порыве ветра или зацепе тросом.
Каждую доску фиксируйте к стойке двумя-тремя саморезами или гвоздями 100–120 мм, а стойки заглубляйте не менее чем на 40 см в плотный грунт. В песчаных почвах подсыпьте под пятку обрезок доски или прибейте к стойке поперечный упор — так её не выдернет при обратной засыпке.
Выполнив эти нехитрые правила, вы получите надежную систему ориентиров, которая сбережет и время, и нервы на всех этапах строительства.
