Расчёт и установка заземляющего контура для частного дома

Решив купить дом или выбрать коттедж для постоянного проживания, вы получаете не просто стены, а личную территорию, где каждая деталь работает на ваше спокойствие. Одной из таких фундаментальных, но невидимых деталей является правильно смонтированная система защиты.

Она начинает свой путь в земле, буквально, формируя основу электрической безопасности всего строения.

Грамотный расчёт этого сооружения базируется на нормах ПУЭ, которые предписывают сопротивление растеканию тока не более 30 Ом для сетей 220/380 В. Достичь такого параметра — главная цель проектирования.

На результат напрямую влияет тип грунта. Скальные породы обладают высоким сопротивлением, а влажная глина или суглинок — оптимальны для монтажа.

Материалы для электродов выбирают с расчётом на десятилетия службы. Стальной уголок с размерами 50х50х5 мм или полоса 40х4 мм — классическое, экономичное решение.

Для продления срока эксплуатации элементы часто оцинковывают. Медный прут диаметром от 12 мм или стальная труба с медным покрытием служат дольше, но их стоимость заметно выше.

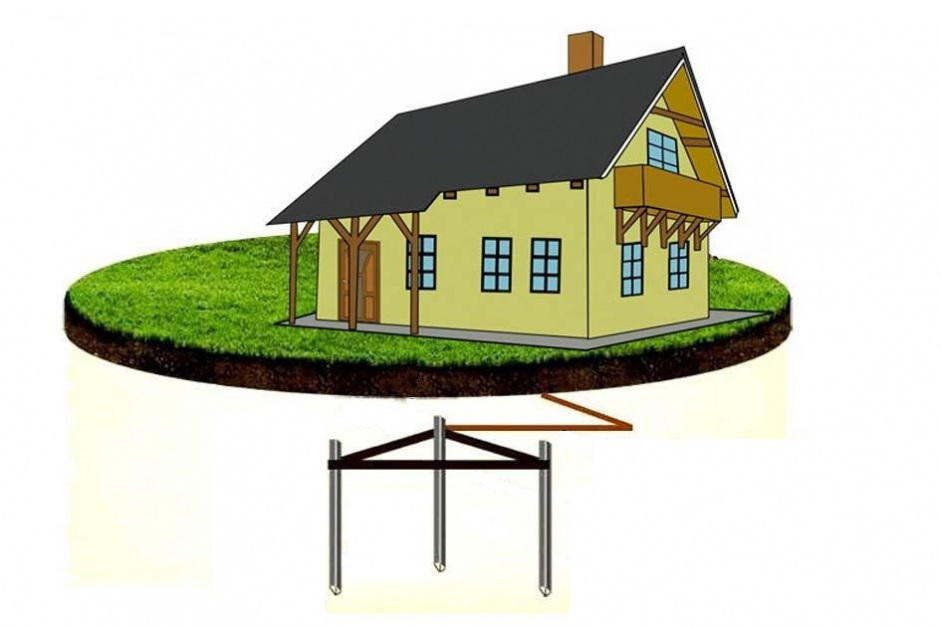

Конфигурация размещения на территории обычно представляет треугольник со стороной 1.2-1.5 метра, реже — линейную схему. Треугольный контур гарантирует стабильное сопротивление и прост в монтаже.

Горизонтальный заземлитель, связывающий вертикальные штыри, укладывается в траншею глубиной 0.5-0.7 метра. Для него применяют стальную полосу 40х4 мм.

Расстояние от фундамента строения должно составлять не менее одного метра, а оптимально — 2-3 метра. Место выбирают с постоянным увлажнением, возможно, в зоне полива газона.

При планировании ландшафта эту зону можно обыграть, сделав её частью цветника, что добавит эстетики участку.

Расчёт количества и длины электродов проводят, исходя из удельного сопротивления почвы. Для большинства случаев три трёхметровых уголка, вбитых по вершинам треугольника, дают необходимый результат.

Проверить параметры после монтажа можно с помощью специального измерителя сопротивления.

Подключение к главной заземляющей шине выполняют медным проводником сечением не менее 10 кв.мм. Его прокладывают в земле до точки ввода в здание, защищая от повреждений металлической трубой или коробом.

Внутри дома проводник крепится к шине, которая объединяет все защитные нулевые проводники и металлические конструкции.

Для владельцев крупных объектов с собственным трансформатором нормы ПУЭ ужесточаются, требуя сопротивление до 4 Ом. Это повлечёт увеличение числа электродов или применение более сложных схем.

В ситуации с высокой каменистостью грунта иногда выгоднее купить коттедж с уже организованным контуром, проверенным специалистами.

Преимущество классического стального контура — его доступность и простота сварных соединений. Минус — подверженность коррозии, что через 10-15 лет может потребовать ревизии.

Омеднённые элементы практически вечны, их монтаж часто выполняется на винтовых соединениях, что актуально для плотных почв.

Практический совет: после установки всей системы обязательно составьте и сохраните схему её расположения. Этот документ пригодится при будущих ландшафтных работах или ремонте коммуникаций.

Он же станет весомым аргументом при оценке объекта, если вы решите его продать.

Выбор коттеджа — это всегда инвестиция в долгосрочное будущее. Надёжная электрическая защита, скрытая под слоем плодородной земли, работает бесшумно, но непрерывно.

Она оберегает дорогую технику, обеспечивает корректную работу умных систем и, в конечном счёте, создаёт тот фундамент уверенности, который отличает просто строение от настоящего семейного гнезда. Качественно выполненный контур становится невидимым стражем вашего быта.

Обращая внимание на такие технические нюансы при покупке дома, вы проявляете дальновидность. Профессионально обустроенная территория говорит о внимании к деталям предыдущего владельца или застройщика.

Это тонкий признак уровня объекта, его готовности к комфортной и безопасной жизни без скрытых проблем и непредвиденных вложений.
