Расчет сечения кабеля для уличного освещения и розеток

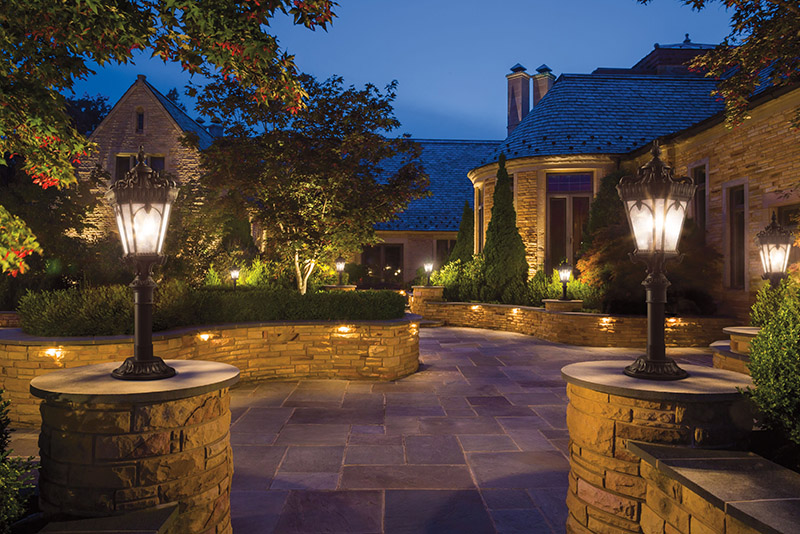

Когда вы решаете купить дом или выбираете участок для строительства коттеджа, вы смотрите не только на архитектуру, но и на территорию. Вечерний сад, подсвеченные дорожки, уютная беседка с возможностью подключить гриль или насос для полива — это то, что делает жизнь за городом по-настоящему комфортной.
Но за этой красотой стоит строгая инженерная математика, и первый вопрос, который возникает при планировании наружного электроснабжения, касается не красоты светильников, а толщины жилы кабеля, который вы заложите в землю.
Обычно для питания уличных розеток и системы освещения применяют медный кабель. Это золотой стандарт для частных владений.
Медь не боится коррозии, гибка и отлично держит контакт в клеммах, что критически важно для уличных условий, где перепады температур могут ослабить соединение. Начнем с базового правила: для стационарных осветительных линий сечение жилы должно составлять минимум 1,5 квадратных миллиметра.
Такая линия способна выдержать ток до 19 ампер (или около 4 кВт) при открытой прокладке, но для улицы, где кабель часто уходит в землю или гофру, условия охлаждения хуже, поэтому ориентироваться лучше на значение в 15–16 ампер.
Для уличных розеток, к которым вы будете подключать садовую технику, электроинструмент или водяной насос, схема иная. Здесь стартовый порог начинается с сечения 2,5 мм².
Такая жила уверенно держит нагрузку в 20–25 ампер (до 5,5 кВт) даже при прокладке в грунте или кабельном канале. Этого запаса хватит, чтобы одновременно работали и циркулярная пила, и компрессор, не вызывая нагрева проводки.
Однако механический расчет по току — это лишь половина дела. Самая частая ошибка, которую допускают при обустройстве больших участков, — это игнорирование длины трассы.
Если вы купить коттедж с протяженным ландшафтом или планируете провести свет к дальней зоне отдыха (более 40–50 метров от распределительного щита), в игру вступает физика падения напряжения. Чем длиннее линия, тем больше электроэнергии теряется в виде тепла, и к конечному потребителю приходит уже не 220 В, а, скажем, 200 В или меньше.
Для освещения это чревато тусклым светом и мерцанием, для насосов или компрессоров — перегревом обмоток двигателя и выходом техники из строя. Нормативы (ПУЭ) диктуют жесткое условие: потеря напряжения в силовой цепи не должна превышать 5%, а в осветительной — 3%.
Чтобы соблюсти это требование на длинных трассах, приходится увеличивать сечение кабеля ступенькой выше.
Взглянем на конкретные цифры. Для медного кабеля сечением 2,5 мм² при нагрузке в 3,5 кВт максимальная рабочая длина линии составляет около 60 метров.
Если же расстояние от щита до дальней розетки у калитки составляет 80–100 метров, тот же самый ток потребует уже 4 или даже 6 мм², чтобы потери остались в допустимых пределах. Для освещения, где требования к качеству напряжения строже, коррекция длины еще более чувствительна.
Способ прокладки диктует свои корректировки. Если кабель идет по воздуху (на тросе между опорами или по фасаду), он охлаждается естественным образом, и тут можно ориентироваться на верхнюю границу табличных значений.
Когда же вы закапываете его в землю или укладываете в гофрированную трубу под бетонной дорожкой, теплоотвод ухудшается. Медь греется, сопротивление растет.
В таких условиях к рассчитанному сечению стоит мысленно добавлять 10–15% запаса.
Вопрос выбора материала часто встает перед бюджетными решениями. Алюминий дешевле и легче, но его проводимость ниже на 40%.
Для той же нагрузки, что выдержит медный кабель 2,5 мм², алюминиевый аналог потребуется брать сечением 4 мм² или даже 6 мм². Кроме того, алюминий «течет» под нагрузкой, окисляется на воздухе, и его контакты требуют регулярной подтяжки, что на улице, в распределительных коробках, не всегда удобно.
Если вы планируете сложную систему автополива или мощные прожекторы, медь — выбор для тех, кто ценит надежность и не хочет возвращаться к раскопкам через пару лет.
Не стоит забывать и о типе изоляции. Для улицы обычный кабель ПВХ (марки ВВГ) подходит, но при условии, что он защищен от солнца механически (в трубе или коробе).
Однако если вам нужна прямая заливка в землю или трасса проходит в сырых местах, логичнее использовать бронированные версии — ВБбШв. Стальные ленты между слоями ПВХ защитят жилы от случайного повреждения лопатой и от движений грунта, а конструкция исключает попадание влаги.
Практический подход к расчету выглядит так. Сначала суммируйте мощность всех приборов, которые будут одновременно работать на линии.
Для освещения берите запас 20–30%: лампы имеют пусковые токи. Далее, разделив мощность на напряжение (220 В), получите силу тока в амперах.
Сверьтесь с таблицей: для меди, проложенной в трубе или земле, 2,5 мм² держит около 21–25 А, 1,5 мм² — около 15–19 А.
Но, если длина вашей линии превышает 40–50 метров, начните с оценки потерь. Существует простое правило: для однофазной сети (220 В) при длине кабеля более 30 метров сечение нужно увеличивать на одну ступень на каждые дополнительные 20–30 метров длины при средней нагрузке.
Это позволит избежать ситуации, когда робот-газонокосилка не набирает заряд из-за «просадки» напряжения.
Таким образом, принимая решение о том, чтобы купить дом с готовым участком или закладывать инженерию с нуля, внимательно оцените удаленность зон отдыха и хозблоков от главного электрощита. Грамотно подобранный кабель — это не статья расхода, а инвестиция в безопасность.
Он гарантирует, что в дождь или снегопад автоматика полива не выйдет из строя, а садовые светильники будут радовать ярким, ровным светом, не нагружая сеть и не перегреваясь на длинной трассе. Профессиональный подход к этим нюансам избавит вас от необходимости вскрывать дорожки и переделывать работы в поисках «слабого звена» спустя сезон-другой.
