Прокладка дренажных труб в геотекстиле. Нахлёст полотна и засыпка щебнем
Когда речь заходит о защите загородного дома от избыточной влаги, фундамент и подвальные помещения оказываются в зоне первостепенного внимания. Правильно спроектированный водоотвод способен предотвратить разрушение бетона, коррозию арматуры и плесень в подполье. И в этом процессе ключевую роль играют три элемента: дренажная труба, геотекстильное полотно и щебёночная обсыпка. Именно их грамотное сочетание определяет, сколько лет система проработает без ремонтов и прочисток.
Начинается всё с траншеи. Её ширина должна обеспечивать свободное размещение трубы диаметром 110 мм с запасом по бокам для щебёночной обсыпки. Минимальный параметр — 30 см, но на практике закладывают 40–50 см, чтобы слой камня с каждой стороны составлял не менее 10 см. Глубина зависит от уровня промерзания грунта: в средней полосе это 1,2–1,5 м. По дну обязательно выдерживают уклон — 2–3 см на каждый метр длины в сторону водосборника. Без этого вода будет застаиваться, сводя на нет все усилия.
Геотекстиль — это не просто ткань, а инженерный фильтр. Он пропускает влагу, но задерживает частицы почвы, не позволяя им забивать перфорацию и щебёночные пустоты. Для дренажных систем оптимален нетканый иглопробивной материал плотностью 150–200 г/м². Он сочетает высокую водопроницаемость с достаточной прочностью, чтобы выдержать давление грунта и камня. Более лёгкие полотна (120–150 г/м²) тоже допустимы, но на слабых или пучинистых почвах лучше взять запас по плотности.
Укладка начинается с расстилания полотна по дну и откосам траншеи. Края временно фиксируют, чтобы они не мешали засыпке. Когда труба и щебень окажутся на месте, эти края завернут сверху, сформировав замкнутый «конверт». Здесь и возникает вопрос нахлёста — перекрытия соседних полотен. Его величина варьируется в зависимости от грунта: на минеральных основаниях достаточно 15 см, на торфяных и слабых почвах — не менее 30 см. В дорожном строительстве для дренажных траншей рекомендуют 20–30 см на ровных участках и до 50 см на откосах. Чем мягче и подвижнее грунт, тем шире должен быть перехлёст — это компенсирует возможные смещения полотна под нагрузкой.
Самый частый дефект монтажа — недостаточный нахлёст. Если края полотен сойдутся встык или с минимальным перекрытием, в месте соединения образуется канал, через который частицы грунта проникнут внутрь обсыпки. Щебень заилится, вода перестанет уходить, и система выйдет из строя за пару сезонов. Поэтому нахлёст делают с запасом, а стыки дополнительно фиксируют — скобами, шпильками или пригрузкой камнем.
Теперь о щебне. Это не просто заполнитель, а основной фильтрующий слой, который принимает на себя поток грунтовых вод и направляет его к перфорированным отверстиям трубы. Для этой задачи используют гранитный или гравийный щебень фракции 20–40 мм по ГОСТ 8267. Более мелкий камень (5–20 мм) быстрее забивается илом, а более крупный (40–70 мм) оставляет слишком большие пустоты, снижая эффективность фильтрации. В идеале применяют двухэтапную засыпку: сначала крупная фракция вокруг трубы, затем сверху — слой 5–10 мм, но для частного строительства часто ограничиваются однородным материалом 20–40 мм.
Толщина щебёночной обсыпки — ещё один критический параметр. Под трубой делают подушку не менее 10–15 см. С боков и сверху слой камня должен составлять минимум 10 см с каждой стороны. Общая толщина щебня вокруг трубы — не менее 30 см. В нормативах встречаются требования до 50 см над трубой, но в условиях частного домовладения обычно хватает 20–30 см сверху. Главное — чтобы камень полностью закрывал трубу со всех сторон, без пустот и пропусков.

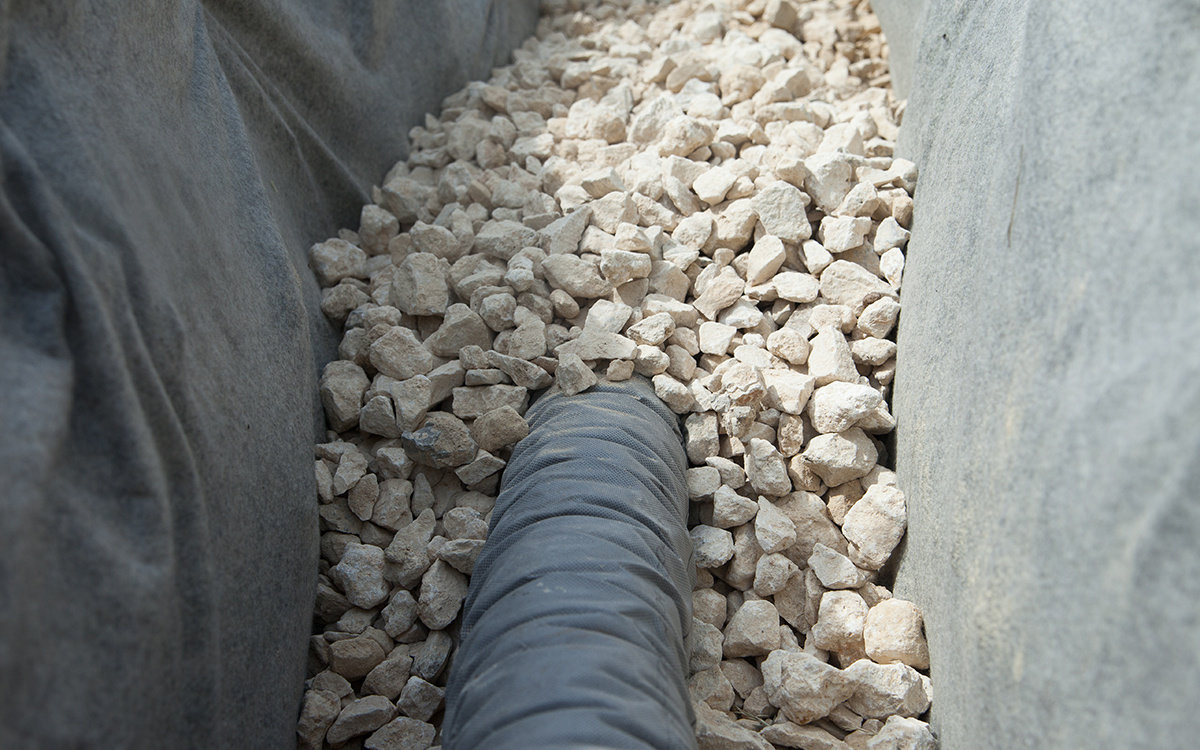

Порядок действий выглядит так. На дно подготовленной траншеи укладывают геотекстиль с запасом на откосы. Поверх него насыпают первый слой щебня 10–15 см и тщательно выравнивают. Затем монтируют перфорированную трубу отверстиями вниз — это обеспечивает равномерный сбор воды по всей длине. Сверху и с боков засыпают следующий слой камня, формируя вокруг трубы равномерную «шубу». После этого свободными краями геотекстиля накрывают всю конструкцию, заводя один край на другой с нахлёстом 20–30 см. Верхнюю часть траншеи засыпают песком или ранее вынутым грунтом, очищенным от камней и корней.
Для чего нужна такая сложная многослойная конструкция? Геотекстиль не даёт щебню смешиваться с окружающим грунтом, сохраняя его пористость на десятилетия. Он же предотвращает вынос мелких частиц из почвы в дренажную систему. А щебень, в свою очередь, создаёт вокруг трубы зону высокого пропускания, по которой вода движется быстрее, чем через обычный грунт. Вместе эти три элемента образуют долговечный фильтр, способный работать 50 лет без капитального вмешательства.
Но есть и альтернативный подход — использование фабрично обёрнутых труб, где геотекстиль уже нанесён на поверхность изделия. Такой вариант упрощает монтаж и исключает ошибки при обмотке. Однако он дороже, и при повреждении ткани в процессе укладки восстановить фильтрующий слой на месте практически невозможно. Кроме того, готовая обёртка защищает только саму трубу, но не предотвращает заиливание щебёночной обсыпки — а ведь именно камень является основным фильтрующим элементом. Поэтому для премиальных решений чаще выбирают раздельную схему: труба без обмотки, а геотекстиль укладывают по контуру всей траншеи, охватывая и камень, и дрену. Это дороже и требует большего расхода материала, но надёжность такой системы на порядок выше.
В случае с глинистыми и суглинистыми почвами, которые склонны к набуханию и подвижкам, ширина нахлёста должна быть максимальной — до 30–50 см. На песчаных и гравийных основаниях можно ограничиться 15–20 см. Для участков с высоким уровнем грунтовых вод толщину щебёночной обсыпки увеличивают до 40–50 см, а трубу закладывают на глубину ниже подошвы фундамента на 0,5–0,7 м. Если же территория имеет естественный уклон, его используют для безнасосного отвода воды в дренажный колодец или овражек.
Ошибочно думать, что дренаж можно сделать «на глаз». Каждый параметр — от плотности геотекстиля до фракции щебня — имеет нормативное обоснование. Ведомственные строительные нормы ВСН 26-90 регламентируют нахлёст в 15 см для минеральных грунтов и 30 см для торфяных. Отраслевой дорожный документ ОДМ 218.05.003-2010 описывает технологию обёртывания труб. СП 104-34-96 и СНиП 2.05.07-85 задают общие требования к производству земляных работ при устройстве дренажей. Пренебрежение этими цифрами — самый короткий путь к превращению системы в бесполезную канаву с грязью на дне.
Для владельцев премиальных участков, где каждый метр земли имеет значение, выбор материалов и контроль монтажа выходят на первый план. Использование геотекстиля плотностью 200 г/м² вместо 150 даёт дополнительный запас прочности при незначительном удорожании. Применение гранитного щебня вместо известнякового исключает риск выщелачивания и разрушения камня со временем. А увеличение нахлёста с 20 до 30 см страхует от случайного смещения полотна при обратной засыпке. Эти решения не бьют по бюджету, но многократно повышают долговечность системы.
В итоге правильный дренаж — это не просто труба в земле, а продуманный инженерный «пирог», где каждый слой выполняет свою функцию. Геотекстиль фильтрует, щебень направляет, труба отводит. И если все три элемента подобраны и смонтированы по нормативам, участок останется сухим в любую погоду, а фундамент дома — целым и невредимым на протяжении всего срока эксплуатации здания.
