Подпорные стенки из габионов: инструкция по расчету и монтажу для укрепления склона
Габионные конструкции представляют собой объемные сетчатые емкости, заполненные каменным материалом. Их применение для удержания грунта эффективно за счет собственной массы и дренирующей способности. Подобные системы успешно противостоят сползанию земли на участках с выраженным уклоном.
Основой конструкции служит прочная металлическая сетка с цинковым или полимерным покрытием. Стандартная толщина проволоки составляет 2.7 миллиметра, а ячейка чаще имеет размер 8 на 10 сантиметров. Каркасы производятся в виде коробов, матрацев-тюфяков или цилиндрических форм, что позволяет решать различные инженерные задачи.
Для заполнения каркасов применяют прочный камень фракцией от 12 до 30 сантиметров. Подходит гранит, базальт, песчаник или плотный известняк с маркой по морозостойкости не ниже F150. Наполнитель должен быть крупнее ячейки сетки на 30-50 процентов, чтобы исключить его высыпание. Использование кварцевого порфира или диорита гарантирует долговечность сооружения.
Расчет устойчивости конструкции против опрокидывания и сдвига проводят на этапе проектирования. Высоту стенки, угол наклона и ширину основания определяют исходя из характеристик грунта. Для связных грунтов с углом внутреннего трения 18-22 градуса рекомендуют уклон лицевой грани не более 10-15 градусов от вертикали.
Геотехнический анализ участка обязателен перед началом работ. Необходимо определить тип почвы, уровень подземных вод и глубину промерзания. На глинистых основаниях с высокой пучинистостью требуется устройство песчано-гравийной подушки толщиной 20-25 сантиметров.
Прочность всей системы напрямую зависит от надежности фундамента. Для стен высотой до одного метра достаточно выкопать траншею глубиной 30-40 сантиметров. При большей высоте сооружения заглубление увеличивают до 50-60 сантиметров с послойным трамбованием щебня.
Монтаж начинают с раскладки сетчатых элементов на ровной площадке. Стенки коробов соединяют спиралями из проволоки или специальными скобами с шагом 12-15 сантиметров. Сборку выполняют с применении вязального инструмента с усилием затяжки 25-30 Ньютон-метров.
Заполнение каркасов производят послойно с трамбовкой каждого яруса. Каменный материал укладывают вручную или механизированным способом, обеспечивая плотную упаковку. Заполненные на одну треть короба стягивают расчалками для сохранения геометрии под нагрузкой.

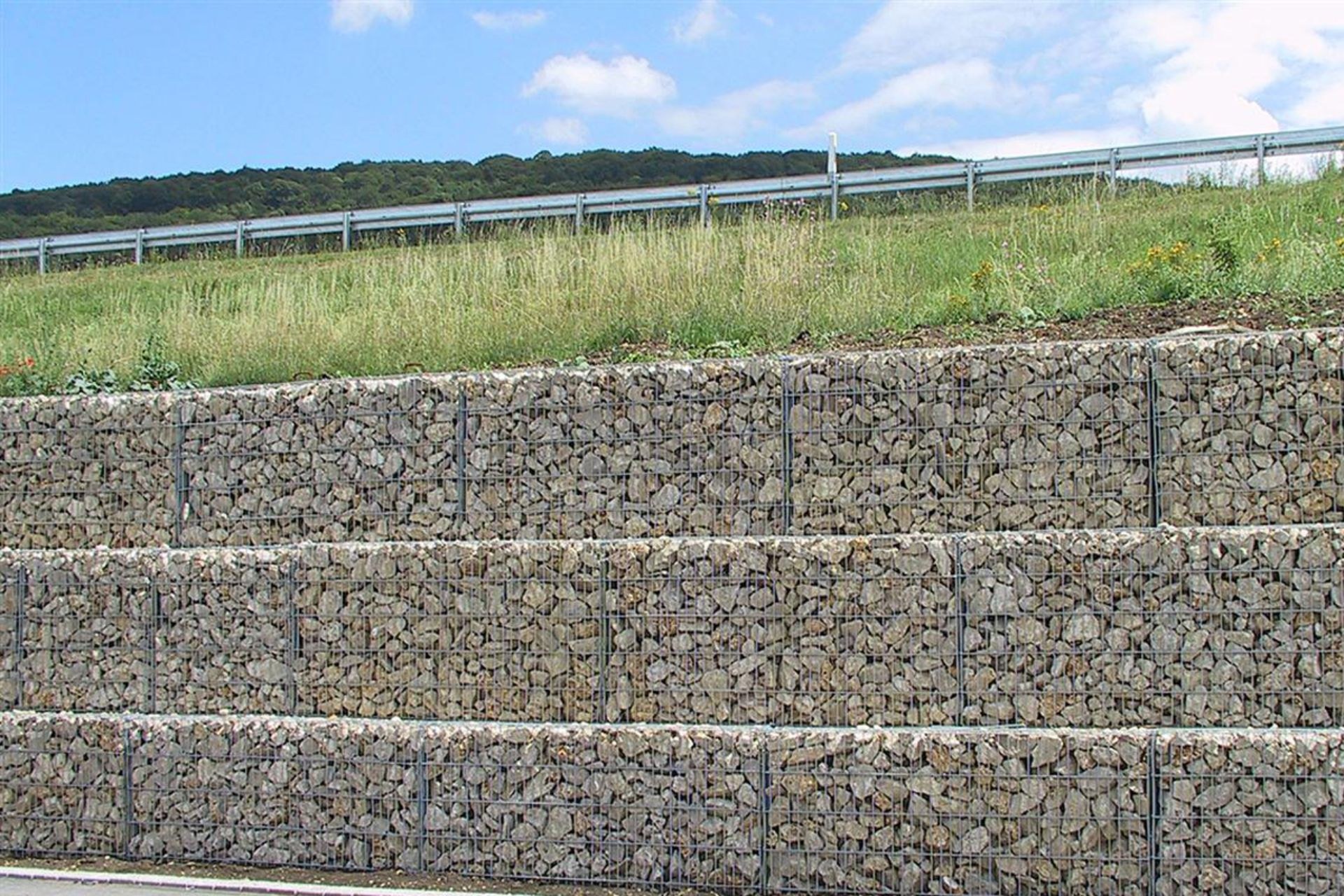

Смежные габионные блоки соединяют между собой оцинкованной проволокой. В многоярусных конструкциях каждый последующий ряд смещают назад на 10-15 сантиметров для создания запаса устойчивости. Это формирует ступенчатый профиль с оптимальным распределением давления грунта.
Дренажную функцию выполняет сама каменная наброска, но дополнительный отвод воды повышает надежность. За лицевой гранью размещают геотекстиль плотностью 250-300 г/м², а в основании укладывают перфорированную трубу диаметром 110 миллиметров. Такой дренажный коллектор отводит воду в продольном направлении.
Устойчивость высоких сооружений усиливают анкерными устройствами. Г-образные анкеры из арматуры А500С диаметром 14-16 миллиметров закладывают в тело конструкции и заглубляют в грунт. Длина заделки составляет не менее 1.2 метра для обеспечения надежного сцепления.
Контроль качества монтажа включает проверку геометрических параметров и прочности соединений. Отклонение от вертикали не должно превышать 3-5 процентов от общей высоты. Все выступающие концы проволоки аккуратно загибают внутрь конструкции для безопасности эксплуатации.
С течением времени габионы приобретают дополнительную прочность за счет естественного уплотнения и прорастания растительности. Между камнями накапливается мелкозем, куда попадают семена, что способствует интеграции сооружения в ландшафт. Этот процесс только увеличивает несущую способность подпорной стенки.
Для конструкций высотой более трех метров требуется разработка индивидуального проекта с учетом специфических условий. В таких ситуациях выполняют статический расчет по методике, учитывающей сейсмичность района и динамические нагрузки. Профессиональный подход гарантирует устойчивость объекта на десятилетия.
Срок службы правильно смонтированной системы достигает 50-70 лет благодаря антикоррозионной защите сетки. Цинковое покрытие толщиной 250-300 грамм на квадратный метр обеспечивает стойкость в агрессивных грунтовых водах. Полимерное покрытие дополнительно защищает от механических повреждений.
Эксплуатация не требует специального обслуживания, кроме периодического визуального осмотра. Проверяют целостность сетки в зонах максимального напряжения, обычно у основания и в угловых секциях. Своевременное устранение мелких дефектов предотвращает развитие разрушения.
Стоимость возведения одного кубического метра конструкции складывается из цены сетки, камня и работ. При самостоятельном монтаже расходы сокращаются на 40-50 процентов с привлечением подрядчиков. Оптимизацию бюджета обеспечивает применение местного каменного материала.
Грамотно спроектированная стенка выдерживает давление грунта при любой влажности. Дренирующая способность конструкции предотвращает образование избыточного гидростатического напора. Это принципиальное преимущество перед монолитными железобетонными сооружениями, требующими сложной системы водоотвода.
Максимальная высота самостоятельного строительства без привлечения специалистов ограничивается 1.5 метрами. Для более масштабных задач потребуется консультация инженера-геотехника. Профессионал оценит риски и выполнит расчет с применением специализированного программного обеспечения.
Работы по монтажу лучше планировать на сухой период года при положительной температуре. Минимальная отметка термометра для комфортного ведения процесса составляет +5 градусов Цельсия. Холод делает металлическую проволоку хрупкой и усложняет процесс вязки соединений.
Фактическая несущая способность готовой конструкции превышает расчетные показатели через 12-18 месяцев после установки. За этот период происходит естественная усадка каменной наброски на 5-7 процентов от первоначального объема. Последующая деформация уже не оказывает существенного влияния на устойчивость.
Объем одного стандартного короба обычно составляет 1-1.5 кубических метра для удобства транспортировки и сборки. Матрацные конструкции высотой 17-30 сантиметров применяют для укрепления пологих откосов и береговых линий. Их гибкая структура идеально повторяет рельеф местности.
Соединительные скобы устанавливают с помощью пневматического или аккумуляторного инструмента. Ручная обвязка проволокой занимает в 3-4 раза больше времени и требует значительных физических усилий. Механизация процесса ускоряет монтаж в несколько раз при гарантированном качестве соединений.
Лицевую поверхность можно формировать с декоративной целью, укладывая камень определенного цвета и фракции. Внутренний объем заполняют более дешевым местным материалом без строгих требований к внешнему виду. Этот прием снижает общую стоимость строительства без ущерба для эстетики.
Прочность готовой конструкции проверяют пробной нагрузкой в процессе приемки. На верхний ярус помещают мешки с песком массой 20-30 процентов от расчетного давления. Отсутствие видимых деформаций подтверждает корректность выполнения всех технологических этапов.
Сетчатые каркасы поставляются в разобранном виде, что экономит место при складировании и перевозке. Перед началом сборки их раскладывают на твердом основании для предотвращения контакта с влажной землей. Это сохраняет заводское покрытие от повреждений до момента установки.
Устройство подпорной стенки из габионов решает сразу две задачи: укрепление склона и создание выразительного элемента ландшафта. Простота технологии позволяет выполнить работы силами двух человек без применения тяжелой строительной техники. Результатом становится надежное и долговечное инженерное сооружение.
