Монтаж вентиляционных каналов из пластика. Герметизация стыков
Когда вы въезжаете в собственный дом, воздух внутри становится вашим личным ресурсом — таким же ценным, как тишина за окном или вид на участок. И именно от того, как собраны воздухоотводящие пути, зависит, будет ли этот ресурс чистым или превратится в застойную смесь с привкусом кухни и сырости. Пластиковые воздуховоды сегодня выбирают восемь из десяти владельцев коттеджей премиального сегмента, и причины здесь сугубо прагматичные.
Гладкая внутренняя поверхность ПВХ-короба с коэффициентом шероховатости 0,01–0,02 мм снижает аэродинамическое сопротивление почти вдвое по сравнению с оцинкованной сталью. Для круглого канала диаметром 150 мм это означает пропускную способность порядка 320–350 м³/ч при скорости потока 5 м/с. Прямоугольные сечения 204×60 мм или 120×60 мм прячутся за подвесным потолком, забирая всего 7–8 см высоты помещения.
Вес погонного метра такой трассы составляет 0,8–1,2 кг против 4–6 кг у металлического аналога того же сечения. Крепить конструкцию к перекрытию допускается на пластиковые дюбели 6×40 мм с шагом 60–80 см, без дополнительных кронштейнов и сварки. Для хозяина это означает тихий монтаж за один-два дня, без пыли от болгарки и без следов коррозии через пять лет.
Слабая сторона полимерных трасс — температурный потолок. ПВХ уверенно держит диапазон от −20 до +60 °C, полипропилен растягивается до +85 °C. Если в проекте заложена кухонная вытяжка с отводом от варочной панели, первые 40–50 см от зонта лучше выполнить из нержавеющей стали 0,8 мм, а уже дальше переходить на пластик через адаптер с резиновым уплотнителем.
Теперь о том, что действительно определяет срок службы всей системы, — о стыках. Каждый стык без герметизации теряет 8–12 % расхода воздуха; при шести-восьми соединениях на трассе суммарная утечка доходит до 40 %. Норматив СП 60.13330.2020 требует, чтобы класс герметичности воздуховода в жилом доме был не ниже «В», что соответствует утечке не более 0,9 л/(с•м²) при давлении 400 Па.
Самый доступный способ заделки — бутилкаучуковая лента шириной 15–20 мм. Её клеят по окружности раструба перед соединением, обжимая пальцами с усилием 2–3 кг/см². Лента сохраняет эластичность от −40 до +90 °C и служит 15–20 лет без растрескивания. Для прямоугольных секций 204×60 мм расход составляет примерно 55–60 см ленты на один стык.
Более долговечный вариант — нейтральный силиконовый герметик с адгезией к ПВХ не менее 0,3 МПа. Состав наносят сплошным валиком толщиной 3–4 мм по внутренней кромке раструба, затем вставляют ответную деталь и фиксируют саморезами 3,5×16 мм через каждые 12–15 см. Полимеризация занимает 24 часа при +20 °C и влажности 50 %; в этот период трассу не подключают к вентилятору.

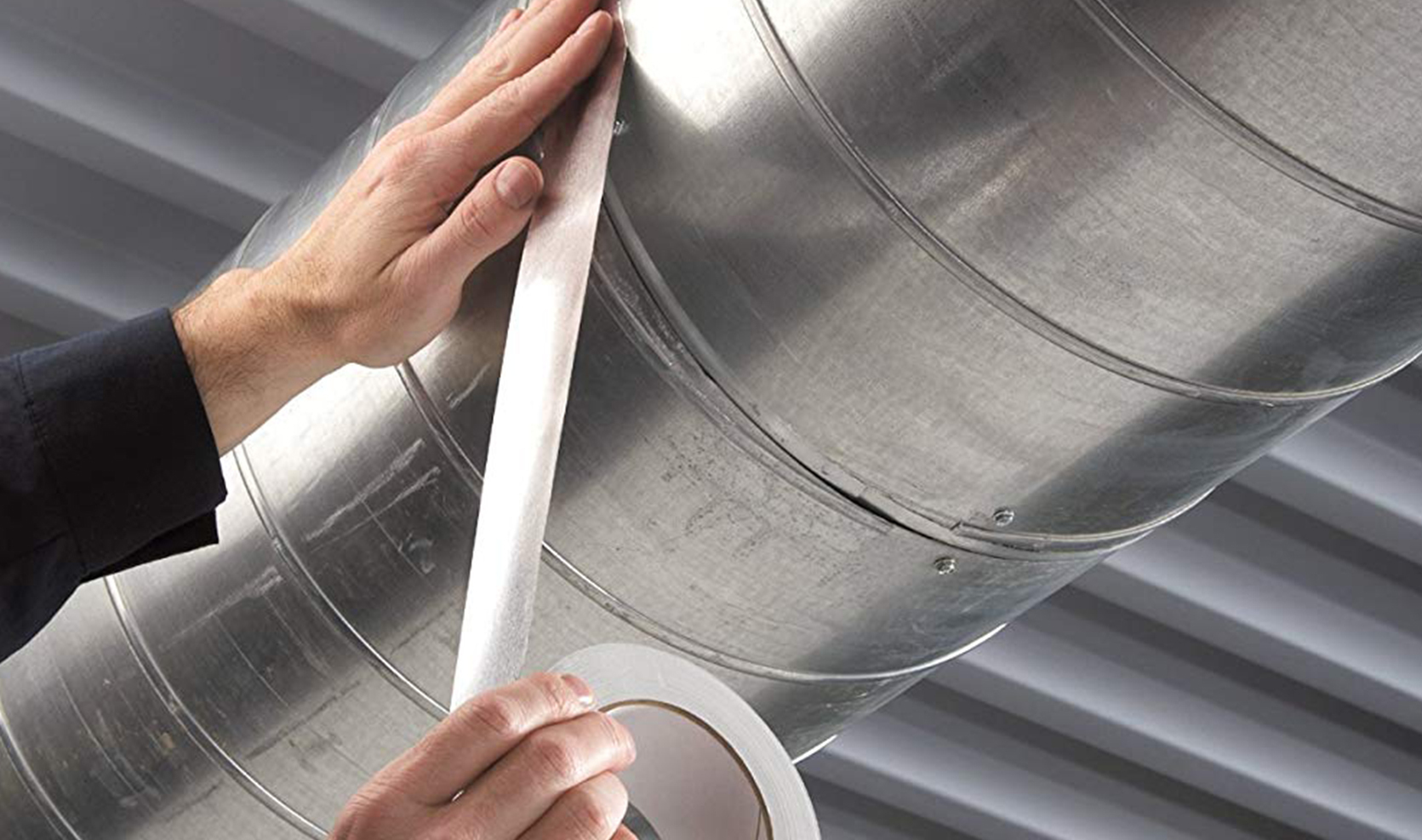

Для участков, где возможны микровибрации от канального вентилятора производительностью 400–600 м³/ч, рационально применить алюминиевую армированную ленту шириной 50 мм поверх силикона. Она гасит резонанс и дополнительно страхует шов от разрыва при температурных расширениях до 0,06 мм/м•°C. Стоимость погонного метра такой ленты — 90–140 рублей, расход на один круглый стык Ø150 — около 48 см.
Если бюджет позволяет заложить максимальный ресурс, обращайте внимание на системы с резиновыми уплотнительными кольцами из EPDM, встроенными в раструб ещё на заводе. Уплотнитель твёрдостью 60–70 единиц по Шору А держит герметичность 25–30 лет без дополнительного промазывания. Такую конструкцию выпускают под марками типа Systemair, Vents, Ostendorf; цена погонного метра выше на 35–50 %, зато вы исключаете человеческий фактор при сборке.
Для домов с приточно-вытяжной установкой производительностью свыше 500 м³/ч я бы рекомендовал комбинированную схему: основные магистрали из круглого ПВХ Ø160 или 200 мм, а разводку по комнатам — из гибкого гофрированного полипропилена Ø100 мм с шагом гофры 8–10 мм. Гибкие вставки длиной до 1,5 м гасят шум вентилятора на 4–6 дБ и прощают небольшие отклонения оси при монтаже.
Отдельная история — проход сквозь перекрытие или наружную стену. Зазор между гильзой 250 мм и трубой заполняют монтажной пеной с огнестойкостью EI 90, после чего закрывают декоративным фланцем. По СП 7.13130.2013 в месте пересечения противопожарной преграды требуется установка огнезадерживающего клапана с пределом огнестойкости не ниже EI 60.
Владельцу дома на 250–400 м² с двумя санузлами, кухней-гостиной и котельной обычно хватает шести-девяти вертикальных каналов суммарным сечением 0,08–0,12 м². Кратность воздухообмена для жилых комнат — не менее 30 м³/ч на человека, для кухни с газовой плитой — 60 м³/ч, для санузла — 25 м³/ч. Пластиковая трасса закрывает эти нормативы с запасом, если стыки заделаны без зазоров.
Выбирая между клеевым, ленточным и силиконовым способом герметизации, отталкивайтесь от доступности ревизии. Если канал зашит в короб из ГКЛ без люка, ставьте раструбы с EPDM-кольцами — они не потребуют обслуживания десятилетиями. Когда трасса идёт открыто по стене технического помещения, достаточно бутиловой ленты и хомутов: при необходимости вы разберёте соединение за две минуты и соберёте заново.
В конечном счёте, грамотная сборка воздухоотводящей сети из полимера обходится в 1,5–2 раза дешевле стальной при сопоставимом сроке службы 25–30 лет. А дом, где каждый вдох наполнен свежим потоком без гула и сквозняков, ощущается совсем иначе — как пространство, созданное именно для вас.
