Монтаж тёплого пола: укладка трубы и стяжка. Радиус изгиба и шаг

Когда вы выбираете участок под строительство дома, вы оцениваете каждый метр земли, каждую деталь ландшафта — склон, рощу, вид из окна. Не меньше внимания потребует и внутреннее устройство вашего будущего жилища.

Речь сейчас не о дизайне интерьера, а о фундаментальных инженерных системах. Одна из них — водяной тёплый пол. Этот способ отопления становится выбором тех, кто ценит чистоту воздуха без пересушенных радиаторами пылевых потоков и равномерное тепло у ног. Однако его эффективность зависит от того, насколько грамотно будут уложены трубы и залита стяжка.

Я, как ландшафтный дизайнер и строитель, знаю, что даже на самом красивом участке с безупречной планировкой можно заморозить дом плохими коммуникациями. Ошибки при монтаже греющих контуров приводят к холодным зонам, лишним тратам энергии и скорому разрушению напольного покрытия.

Поэтому давайте без лишних предисловий, по-деловому, разберем два ключевых правила: какой радиус поворота труб допустим и с каким интервалом их нужно раскладывать.

Начнём с радиуса изгиба. Профессиональные нормы гласят: эта величина должна быть не менее пяти наружных диаметров прокладываемой трубы.

Если взять материал диаметром 16 мм, то минимальный радиус поворота составит 80 мм. Если у вас более массивный контур сечением 20 мм, изгибать его допустимо по окружности с показателем от 100 мм. С 25-миллиметровыми системами обращаться сложнее — для них минимальная кривая составит уже 125 мм.

Почему столь суровые ограничения? Труба, будь то сшитый полиэтилен или металлопластик, не должна иметь заломов.

В месте перегиба, сделанного с нарушением технологии, поток теплоносителя встречает повышенное сопротивление. Возникает риск завоздушивания: в остром углу собираются пузырьки воздуха, мешающие циркуляции. Более того, чрезмерное силовое воздействие разрушает внутренние слои материала. Металлопластик, например, может треснуть по алюминиевой прослойке.

В случае, когда вы делаете петлю или поворот контура, помните о специальных пружинах-кондукторах. Они надеваются на трубу и позволяют согнуть её плавно, не сдавливая стенки.

Допустим, вы строите котельную, где плотность распределения магистралей высока. Не экономьте время на этих приспособлениях. Каждый смятый изгиб — это потенциальная точка протечки через несколько лет эксплуатации.

Для металлопластиковых изделий критически использовать фитинги исключительно над поверхностью стяжки. Прятать соединения в бетон нельзя.

Любой стык, будь то обжимная муфта или пресс-фитинг, остаётся уязвимым звеном. Если понадобится ремонт, вам придётся вскрывать пол. А теперь представим, что труба лопнула именно под плиткой в гостиной — последствия будут сравнимы с капитальным переустройством всего первого этажа.

Теперь перейдём к шагу укладки — расстоянию между соседними витками магистрали. Эта величина напрямую диктует тепловой комфорт в доме и экономию бюджета на эксплуатации.

Слишком редкая раскладка даст «зебру» — чередование тёплых и прохладных полос пола, что неприятно даже в тапочках. Излишне частая петля перерасходует материалы и заставляет насос гонять лишний объём воды.

Оптимальные параметры для жилых комнат: от 10 до 30 сантиметров между осями труб. Для большинства спален и гостиных достаточно 15–20 см.

Небольшое уточнение: у внешних стен, где происходят основные теплопотери, стоит делать более плотную раскладку — 10 см. У внутренних перегородок и в центре помещения можно увеличить шаг до 25–30 см.

Диаметр магистрали тоже имеет значение. Для стандартных помещений площадью до 20 кв.м рекомендована труба 16 мм с зазором в 150 мм.

Когда речь идёт о большом пространстве — до 40 кв.м — лучше взять сечение 16–20 мм, но сократить интервал до 100–120 мм. Такая мера усилит теплоотдачу и компенсирует возможные потери.

Важно следить за длиной одного контура. Слишком протяжённая петля приводит к остыванию воды в конце маршрута.

Для систем с трубами 16 мм максимальный метраж составляет 100 метров, хотя специалисты советуют укладываться в 60–80 м. Если комната больше требуемой нормы, просто разбейте её на две независимые ветки, подключённые к общему коллектору.

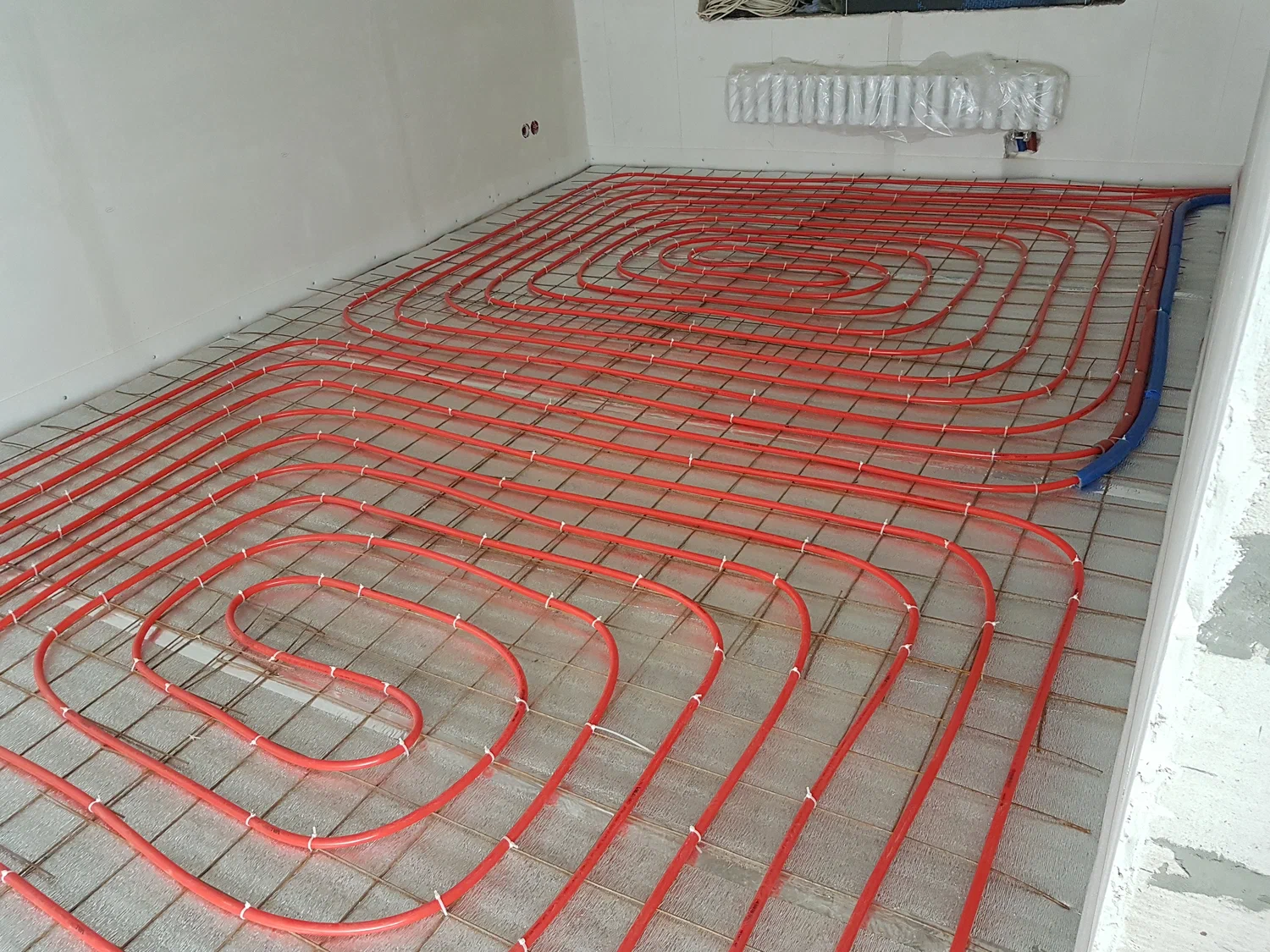

Выбор схемы раскладки тесно связан с геометрией помещения. «Улитка» (спираль) хороша для квадратных залов: подающая и обратная линии чередуются, что даёт почти идеальную однородность нагрева.

«Змейка» проще в монтаже и незаменима в узких коридорах или санузлах, однако в длинных комнатах такая конфигурация создаст разницу температур между началом и концом трассы.

Переходим к стяжке — финальному слою, скрывающему инженерную сеть. Толщина бетонного покрытия над уровнем трубы должна составлять минимум 30 мм.

Нижняя планка установлена для защиты магистрали от механических повреждений и для равномерного рассеивания тепла. Слишком тонкий слой может треснуть при ходьбе или не выдержать мебельных нагрузок.

Верхний предел — 70 мм. Толще делать невыгодно: система будет долго прогреваться и инертно реагировать на команды терморегулятора.

Так вы переплатите за инерцию, которая не нужна в современном доме. Для стандартной квартиры или коттеджа разумная высота финишной заливки варьируется в пределах 50–60 мм.

Обратите внимание на нормативные требования к перепадам основания. Допустимые неровности чернового пола не превышают ±5 мм на каждый метр площади.

Если неровность составит 10 мм, труба в этом месте окажется изогнутой по вертикали, что чревато образованием воздушных пробок. Кроме того, вы рискуете получить разную глубину залегания каналов, а значит, и разный нагрев поверхности.

Для обеспечения целостности монолита в стяжке используют демпферную ленту по периметру стен. Толщина этого материала стартует от 5 мм.

Лента выполняет одну важную роль: она принимает на себя тепловое расширение бетона. Если её не поставить, пол треснет у стен, и трещина может пересечь трубу. Ширина температурных швов между разными отсеками заливки должна достигать 5–10 мм, а по нормам EN — для участков свыше 40 кв.м.

Используйте для фиксации труб монтажные платформы или сетку с шагом 50 мм. Это упростит соблюдение заданного интервала и защитит контуры от всплытия при заливке смеси.

Перед укладкой бетона обязательно подайте в систему давление 0,3 МПа. Так вы проконтролируете герметичность швов и исключите деформацию пустых каналов под весом раствора.

Владельцы больших участков часто ставят вопрос о целесообразности системы. Сравните: водяной пол выгоден для коттеджей постоянного проживания.

В сезонном домике в саду лучше использовать электрические маты — они не промерзают. Но для дома, где вы живёте круглый год, вода в трубах — самый дешёвый источник комфорта в эксплуатации.

Что касается материалов, то на практике наибольшую популярность завоевал металлопластик. Он сочетает прочность алюминиевой прослойки и гибкость полимеров.

Коэффициент теплопроводности такой трубы даёт быстрый отклик на регулировку температуры. Сшитый полиэтилен (PEX) тоже хорош, но он требует более надёжного крепления к основанию, поскольку его гибкость может сыграть против вас при заливке раствора.

Завершая разговор об инженерной части, напомню про коллекторный узел. Этот распределитель должен стоять в легкодоступном месте — коридоре или котельной.

Все соединения труб с коллектором оставляйте открытыми или в специальном шкафу с дверцей. Замурованные в стену гребёнки с кранами — это вандализм над здравым смыслом.

Подводя итог нашему техническому экскурсу, выделю главное: не пренебрегайте радиусом в пять диаметров на изгибах и соблюдайте шаг до 200 мм в жилых зонах. Тёплый пол — это не про скорость монтажа, а про скрупулёзную работу.

Каждый виток магистрали, каждый сантиметр стяжки работают на ваше будущее спокойствие. Сделайте эту систему с умом, и ваш дом станет той самой крепостью, куда хочется возвращаться даже морозным вечером. А теперь закройте план дома и представьте, как приятно ступить босой ногой на равномерно прогретый камень в прихожей — вот ради чего стоит возводить стены и прокладывать коммуникации на совесть.
