Монтаж распределительного щитка: автоматы, УЗО, диффавтоматы
Когда начинаешь обустройство загородного дома или обновление электрики в квартире, первое, с чем сталкиваешься — это выбор архитектуры внутреннего электроснабжения. Щит не просто хранилище компонентов, это управляющий центр всего комфорта вашего жилища.
От того, как выстроена иерархия защитных устройств, зависит, проснётесь ли вы ночью от темноты из-за перегрузки в одной розетке или же лишь одна комната временно лишится света, а остальные будут работать как часы.
Многие полагают, что достаточно просто купить несколько устройств и соединить их проводами, но на деле всё значительно тоньше. Инженерный подход здесь требует понимания логики работы трёх основных типов аппаратов: автоматических выключателей, дифференциальных автоматов (АВДТ) и УЗО.
Суть этой триады проста, но последствия ошибок критичны.
Автоматический выключатель — ваш главный страж от коротких замыканий и длительных перегрузок. В быту для розеток и освещения чаще всего применяют характеристики B и C.
Номинальный ток для групп должен выбираться строго по сечению жилы: для кабеля 1,5 мм² берут 10А на свет, для 2,5 мм² — 16А на обычные розетки, а вот мощную плиту или котел уже защищают 25А и 4 мм². Никогда не ставьте номинал выше, чем прописано в ПУЭ для данной жилы — это превращает автоматический выключатель в бесполезный кусок пластика, который не успеет спасти проводку.
С более сложной задачей — защитой человека от утечек — справляется УЗО. Этот прибор ловит разницу между токами, ушедшими по фазе и вернувшимися по нулю.
Но помните строгое правило: УЗО бесполезно без последовательно включенного автомата, так как он физически не способен отключить перегрузку. Для групп розеток в жилых комнатах достаточно чувствительности 30 мА. Если же речь идёт о ванной или детской — вашим выбором станет 10 мА. А вот на вводе в особняк я часто закладываю селективную противопожарную ступень на 100 или 300 мА, которая не даст дому сгореть при повреждении изоляции в стенах.
Перед покупкой необходимо определиться с конфигурацией: ставить ли на каждую группу связку «автомат + УЗО» или применить дифференциальный автомат (АВДТ). АВДТ совмещает оба функционала в одном корпусе и занимает всего 2 модуля на ДИН-рейке, в то время как спарка из отдельных элементов займёт аж 3.
Это критично, когда щиток небольшой, а линий много. Так, бесспорный плюс сборки на дифавтоматах — чистота монтажа: меньше соединений, меньше проводов, выше итоговая надёжность.
Но у АВДТ есть одна особенность, о которой молчат продавцы. Если в щитке ночью что-то щёлкнуло и пропал свет, вы никогда не поймёте причину: это была утечка через посудомойку или банальное короткое замыкание в утюге.
В классической связке УЗО отключается именно при утечке, а автомат — при коротком замыкании. Локализовать поломку в этом случае — секундное дело. Ремонт сгоревшего АВДТ обычно дороже и сложнее замены отдельного компонента, хотя цена вопроса при покупке тоже играет роль: один двухполюсный АВДТ стоит столько же, сколько пара УЗО с автоматом.
Класс токоотключения УЗО или АВДТ определяет, найдёт ли защита проблему. Старый добрый тип «АС» видит только синусоидальные утечки.
Сегодняшняя бытовая техника — стиральные и посудомоечные машины, блоки питания компьютеров, инверторные кондиционеры — генерирует постоянные пульсирующие токи. Для полной безопасности выбирайте тип «А», он чуть дороже, но надёжно сработает на полупроводниковых цепях.

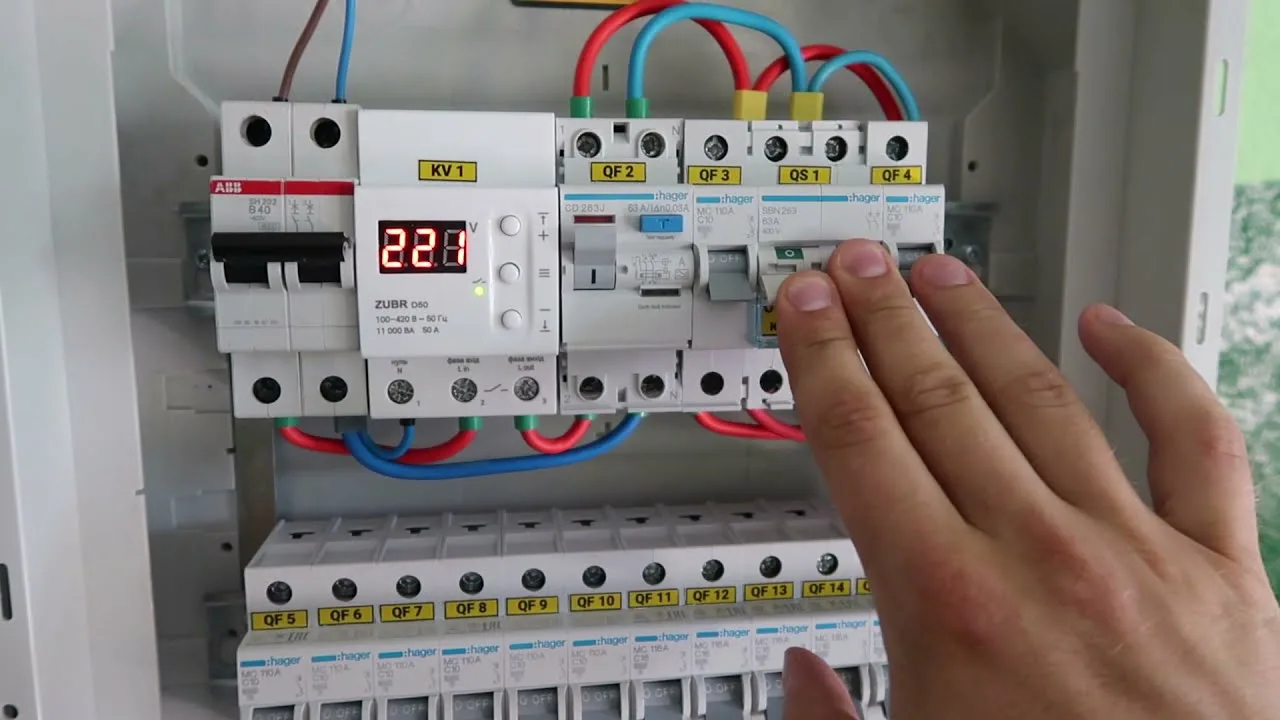

Компоновка корпуса начинается с выбора размера. Подсчитайте общее количество занимаемых модулей.
Однополюсный автомат — это 1 стандартный модуль (18 мм). УЗО на две фазы или АВДТ занимают от 2 до 4 модулей. В щиток обязательно закладывайте шины для нулевых рабочих проводников (N) и отдельную шину для заземления (РЕ). Смешивание этих шин недопустимо, иначе УЗО будет ложно срабатывать или вовсе потеряет смысл.
Схема сборки всегда движется сверху вниз, от ввода к нагрузке. Первым устанавливается вводной выключатель на всю мощность дома, часто на 40–63А с противопожарной функцией.
Следом за ним — счётчик, если он монтируется в том же шкафу. Дальше логика ветвится: либо ставится общее мощное УЗО на 63А с задержкой типа «S», которое защищает весь дом от глобальных утечек, а уже за ним — групповая автоматика.
Второй вариант более селективен (избирателен): каждая мощная линия защищается индивидуальным устройством. Обычно я советую клиентам премиум-сегмента именно второй подход.
Хотя он требует больше места и денег, вы получаете огромное удобство: неисправность в розетке гостиной не обесточит холодильник на кухне. В такой схеме от вводного автомата питание идёт на гребёнку, а затем на каждое УЗО и автоматы своих линий.
Дифавтоматы же монтируются ещё проще: на вход подаётся фаза с гребёнки, на выход соединяется с нагрузкой. При этом критически не перепутать где ноль, а где фаза.
Для АВДТ и УЗО на корпусе чётко обозначены входы «1» и «2» или «N» — ошибаться тут чревато мгновенным выходом прибора из строя.
Завершающий штрих — маркировка. Подпишите каждую линию: «стиральная машина», «кухонные розетки», «обогрев пола».
Спустя полгода забывается, какой автомат за что отвечает, а в аварийной ситуации каждая секунда на счету. Используйте для этого специальный маркер или самоклеящиеся бирки.
Правильно собранный щиток — это не просто набор железа. Это гарантия того, что ваш дом выдержит запуск мощного насоса без выбивания света у соседей по стояку и что никто не получит удар током от корпуса старого холодильника.
Вложение в качественные модули проверенных марок (Legrand, ABB, Schneider Electric) окупается тишиной и отсутствием запаха горелой проводки. Если щиток вы планируете своими руками собрать, покупайте сразу запас в 20% свободных мест на рейке — эта избыточность позволит добавить модули для новых приборов, не перетряхивая всю разводку. В таком центре управления порядок должен быть идеальным, ведь это нервная система всего коттеджа.
