Монтаж откатных ворот: ролики, направляющая, улавливатель. Расчёт противовеса

Когда мы говорим об организации въезда на участок, удобство эксплуатации и эстетика часто становятся главными критериями выбора. Но за красивым фасадом скрывается сложная инженерная задача, от правильного решения которой зависит, будет ли конструкция радовать вас долгие годы или превратится в источник постоянных проблем. Консольные откатные системы сегодня являются золотым стандартом для частных владений, и мой опыт показывает, что ключ к их безупречной работе лежит в трех элементах: роликовых опорах, направляющей балке и улавливателях. Однако фундаментом, на котором строится вся эта механика, является грамотный расчёт противовеса.

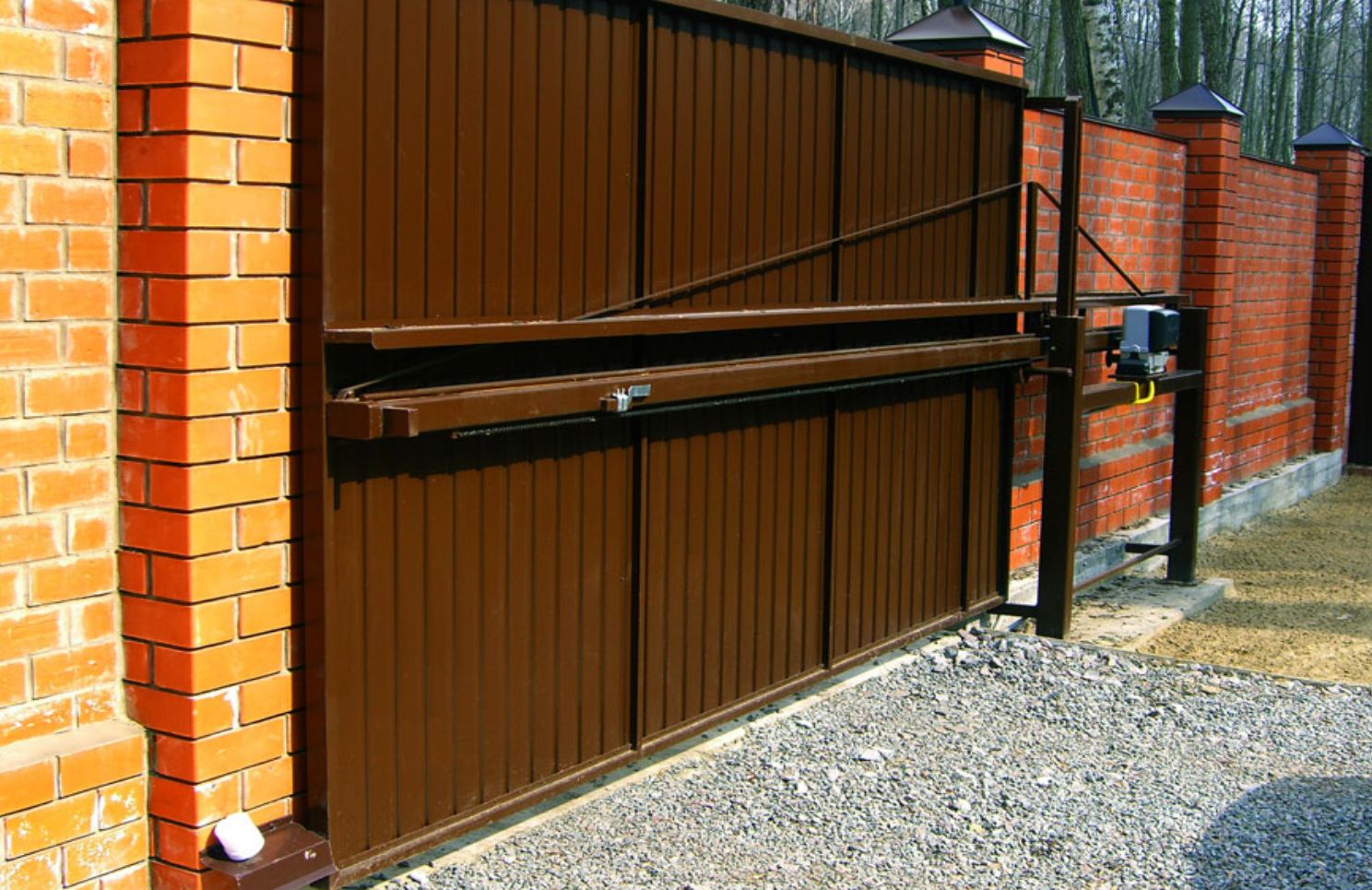

Начнем с самого важного — с баланса всей системы. Представьте себе створку, которая висит на двух тележках, как доска на краю стола. Если её длина будет равна ширине проёма, вся масса окажется в воздухе, создавая колоссальную нагрузку на крайние ролики и направляющую. Это неизбежно приведет к их быстрому износу и деформации. Именно поэтому противовес — это не просто хвост полотна, а жизненно необходимый элемент, компенсирующий опрокидывающий момент.

Существует простое правило для первичной оценки: длина этой части должна составлять от 40 до 50 процентов от ширины проёма. Для четырёхметрового въезда минимальный противовес составит 1,6 метра, а общая длина полотна достигнет 5,6 метра. Однако на практике многие специалисты рекомендуют закладывать ровно половину от ширины проема. Так, для проема в 4 метра потребуется хвост в 2 метра, а общая длина балки составит 6 метров. Для лёгких конструкций весом до 400 килограммов допустимо уменьшение до одной трети, но для массивных ворот, особенно с коваными элементами или сплошным листом, лучше придерживаться максимального значения.

Теперь перейдем к направляющей балке, которая является основой всей ходовой части. Это стальной профиль, обычно швеллерного сечения, который приваривается снизу полотна. Её общая длина складывается из ширины проема, длины противовеса и небольшого запаса около 100 миллиметров. В случае с проемом 4 метра и противовесом 2 метра, вам потребуется шестиметровая балка. Для более серьезных конструкций, рассчитанных на вес до 800 килограммов, используются профили с сечением 95 на 88 миллиметров и толщиной стенки 5 миллиметров. Рекомендую выбирать заводские холоднокатаные изделия, так как они обладают идеальной геометрией, в отличие от самодельных рельсов, которые часто имеют перекосы и приводят к закусыванию роликов.

Роликовые опоры, или тележки, — это сердце всей системы, именно они принимают на себя вес створки и обеспечивают её плавное движение. Стандартный комплект включает две такие тележки, которые устанавливаются на закладной фундамент. При выборе обращайте внимание на диаметр роликов: для ворот весом до 500 килограммов подойдут изделия диаметром 43-50 миллиметров, а для конструкций до 800 килограммов лучше взять усиленные варианты с диаметром 55-60 миллиметров. Качественные опоры имеют регулировочные площадки, что позволяет выставить полотно строго по уровню после заливки фундамента.

Отдельного внимания заслуживает концевой ролик, который монтируется в торце направляющей балки. Он играет важнейшую роль в момент полного закрытия, заходя в нижний улавливатель и обеспечивая четкую фиксацию створки. Этот элемент предотвращает горизонтальные смещения и снимает часть нагрузки с привода в крайнем положении.

Улавливатели — это та пара элементов, которая часто недооценивается, но именно они отвечают за безопасность и жесткость конструкции в закрытом состоянии. Верхний улавливатель обычно приваривается к нащельнику на противоположном роликовым опорам столбе. Его устанавливают после монтажа всех роликовых опор и нижнего ловителя. Нижний улавливатель, который также называют ловушкой, крепится к приемному столбу и принимает на себя концевой ролик. При его монтаже используйте болты М10х30 с соответствующими шайбами и гайками, как рекомендует производитель. Наличие вертикальных пазов в конструкции ловителя позволяет точно отрегулировать его положение, что критично для плавного захода ролика.

Фундамент — это основа, на которой держатся все роликовые опоры. Его длина обычно равна длине противовеса. Глубина заложения должна быть ниже расчетной глубины промерзания грунта, примерно на 100-200 миллиметров, чтобы избежать выдавливания конструкции зимой. Для армирования используйте четыре продольных стержня диаметром 12 миллиметров класса А500С с хомутами шагом 200 миллиметров. В верхнюю часть фундамента обязательно закладывается стальной швеллер 16-20У с приваренными анкерами, иначе закладная может просто вырваться под ветровой нагрузкой.

Выбирая комплектующие, всегда ориентируйтесь на готовые наборы от проверенных брендов. Так, комплект итальянского производителя Came для нагрузки 350 килограммов обойдется примерно в 14 250 рублей, а для 700 килограммов — уже в 26 400 рублей. Отечественный Ролтек для 500 килограммов стоит около 12 750 рублей. Помните, что экономия на фурнитуре в итоге обойдется дороже — замена вышедших из строя тележек или погнутой балки потребует гораздо больших вложений.

При сборке каркаса используйте трубу 60 на 40 миллиметров для внешнего контура и 40 на 20 для внутренних перемычек. Не забывайте о диагональных связях — без них раму может повести за один сезон. Сварку проводите на ровной площадке, постоянно контролируя диагонали. После сварки обязательно загрунтуйте и покрасьте металл в два слоя до момента обшивки профлистом. В процессе монтажа роликовых опор используйте уровень и прокатывайте полотно вручную не менее пяти раз, чтобы убедиться в отсутствии заеданий.

Доверяйте цифрам: не полагайтесь на глазомер. Точный расчет противовеса, правильный подбор балки и качественная фурнитура — это инвестиция в комфорт и безопасность вашего дома на десятилетия вперед.
