Ливневая канализация на участке: расчет пропускной способности и правильный монтаж лотков

Проектирование начинается с разбивки водосборных площадей по характеру покрытия и назначению: кровля, мощение, газон и проезды учитываются отдельно с присвоением коэффициента стока C (кровля 0,8–0,95, твердые покрытия 0,5–0,9). Для расчёта пикового расхода удобно применять рациональную формулу в виде Q = C * i * A / 3600, где Q — расход в л/с, i — интенсивность дождя в мм/ч, A — водосборная площадь в м2; это даёт быстрый ответ для точечного подбора лотка или дождеприемника.

Для расчёта по российским правилам допускается также использовать выражение Q = F * q5 / 10000, где F — площадь в м2, q5 — интенсивность для выбранной продолжительности в л/с на 1 га; такие подходы закреплены в сводах правил по наружным сетям.

Практический пример вычисления: кровля 120 м2 при C = 0,9 и мощение 80 м2 при C = 0,7, расчётная интенсивность i = 30 мм/ч. Тогда Qкровля = 0,9 * 30 * 120 / 3600 = 0,9 l/s; Qмощ = 0,7 * 30 * 80 / 3600 = 0,47 l/s; суммарно 1,37 l/s.

Исходя из этого подбирают линейный лоток с пропускной способностью ≥1,4 л/с на метр решётки или указывают диаметр сточной трубы для отвода в коллектор. Такой расчёт упрощает выбор модульного канала и размер пескоуловителя.

При выборе лотков опираются на классы нагрузок по EN 1433: A15 — пешеходные зоны, B125 — парковки легковых машин, C250 — места с повышенной нагрузкой, D400 — проезды грузового транспорта и въезды; маркировка определяет материал решётки и конструкцию корпуса. Для дворовых проездов и въезда на гараж обычно выбирают комплект B125, для проездов техники — D400; маркировка должна быть на изделии.

Размеры модульных каналов подбирают по двум критериям: гидравлическая пропускная способность и класс по нагрузке. Для бытовых задач распространены типоразмеры 100, 150 и 200 мм по ширине внутреннего сечения; при уклоне 0,5–1,5% пластиковый канал 150 мм с гладкой поверхностью обеспечивает несколько литров в секунду на метр при полной заполненности, что хватит для бытовых стоков во дворе.

Гидравлическую пропускную способность можно уточнить через формулу Маннинга: Q = (1/n) * A * R^(2/3) * S^(1/2), где n — шероховатость (пластик 0,011–0,015, полимербетон 0,013–0,017), A — сечение, R — гидравлический радиус, S — продольный уклон. Используя эту формулу, проектировщик получает точный запас по наполняемости при заданном уклоне.

Уклоны траншей и труб приводят к нормативным значениям: для наружных труб минимальные продольные уклоны зависят от диаметра, например для DN 200 допускается около 0,005 (0,5%), для DN 150 — порядка 0,007 (0,7%), что следует учитывать при прокладке от лотков к колодцу приёмнику. При прокладке модульных каналов следует поддерживать постоянный уклон 0,5–2% вдоль линии, излишний уклон нежелателен, так как вызывает интенсивную промывку и повышает риск размыва оснований.

Монтаж лотков требует подготовки подушки: уложить бетонную опалубку или монолитную полосу толщиной 100–150 мм марки M150–M250 с сеткой для контроля деформаций; канал устанавливают на горизонт и фиксируют анкерами, засыпка вокруг — песчано-гравийная смесь с уплотнением слоями по 150 мм. Соединения модулей герметизируют резиновыми уплотнениями или полиуретановыми клеящими составами, при длинах свыше 4 м рекомендуется установка контрольных колодцев для очистки.

При укладке на плиточное покрытие корпус лотка опирают на бетонный ростверк, а верх решётки должен совместно с уровнем покрытия иметь компенсационный зазор 5–10 мм для устранения усадки.

Выбор решётки зависит от нагрузки и эстетики: нержавеющая сталь AISI304 или AISI316 — для зон с повышенной агрессивностью и декоративных участков; чугунные сварные решётки — долговечны в местах с интенсивным движением; пластиковые элементы экономичны для пешеходных зон. Шагы и зазоры решётки подбирают так, чтобы исключить застревание каблуков и обеспечить пропуск крупного мусора, при этом ширина щели обычно 10–20 мм.

Пескоуловитель под лоток рассчитывают по суммарному расходу и времени осаждения: для двора с расходом ~1,5–3 л/с выбирают камеру объёмом 10–30 л с ёмкостью для фракций и удобным люком для очистки, при большей пропускной способности ставят модульные пескоотделители с накопительной ёмкостью от 50 до 200 л. При подключении к системе коллектора важно предусмотреть перепады, чтобы избежать обратных притоков в периоды интенсивных осадков; выпуск в дренажный колодец должен иметь рабочее сечение, соответствующее суммарному расходу с запасом 20–30%.

Качество материалов: полимербетон имеет прочность на сжатие обычно 50–80 МПа и класс морозостойкости от F100 до F300, полипропиленовые каналы устойчивы к коррозии и обладают низким n в маннинге; все изделия для наружных сетей должны соответствовать национальным правилам и иметь сертификаты соответствия. На стыках и в местах примыкания к сточным трубам применяют уплотнители классов EPDM или NBR для долговечного герметичного соединения.

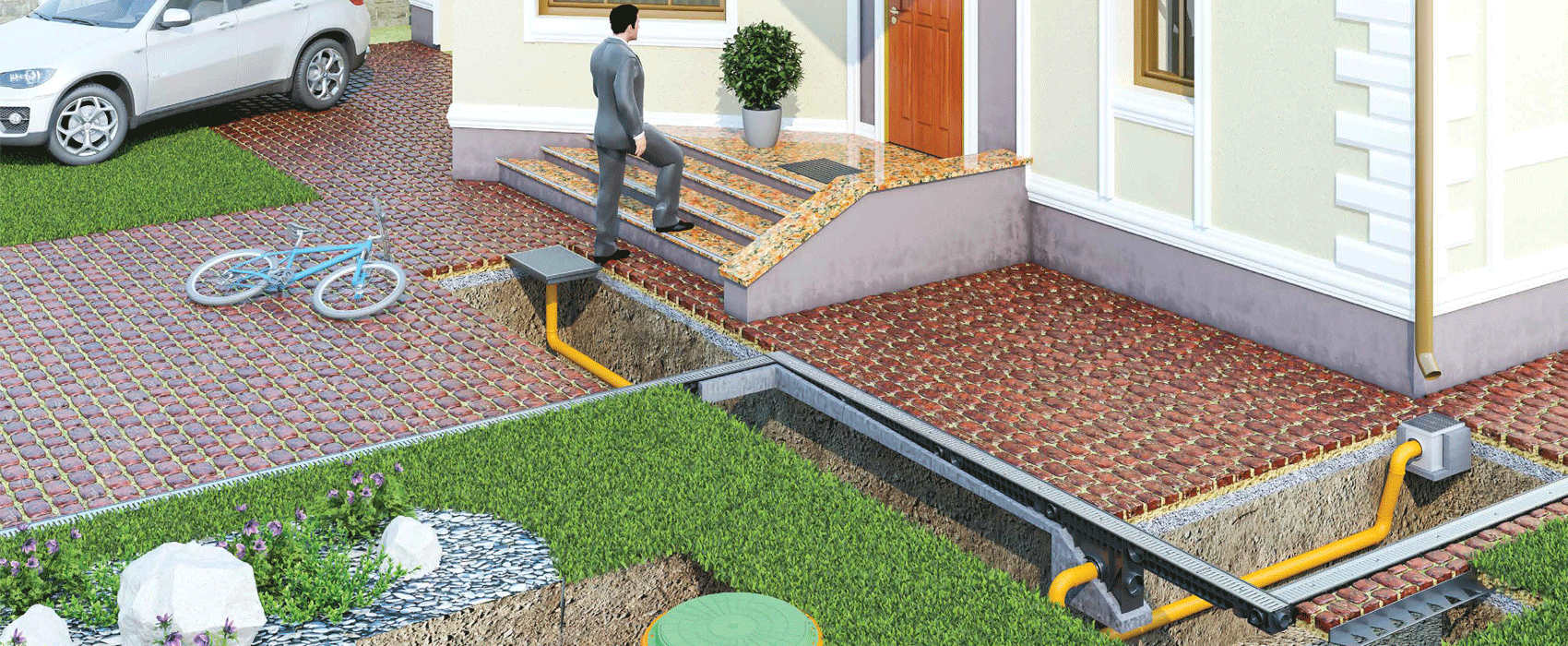

При прокладке дорожек и площадок лучше предусмотреть распределение точек водоприёма по периметру, чтобы не концентрировать сток на одном месте: линейные лотки вдоль бордюра с шагом 8–12 м позволяют равномерно отводить воду, а точечные дождеприемники рядом с водосточными трубами обеспечивают быстрый промыв транзитных потоков. В случае, когда сброс в городскую сеть невозможен, применяют накопительные ёмкости и фильтрующие траншеи с подслоем из щебня и геотекстиля для частичного разгрузки поверхностного стока.
