Крепление водостоков: расчет количества кронштейнов и шаг между ними. Чтобы трубы не оторвало снегом или ветром

В разгар строительства, когда стены уже выведены под крышу, а кровельный пирог близится к завершению, мы частенько относимся к водоотведению как к делу десятому. Кажется, что это всего лишь финальный штрих — ну, повесим мы потом пластиковые трубы, и ладно.

Но опытный подрядчик знает: срыв лотка под тяжестью февральского снега или расколотая морозом система способны перечеркнуть месяцы работы. Шаг опор и их количество — это не просто цифры в смете, а фундаментальная гарантия того, что весной вам не придется собирать конструкцию по частям с газона.

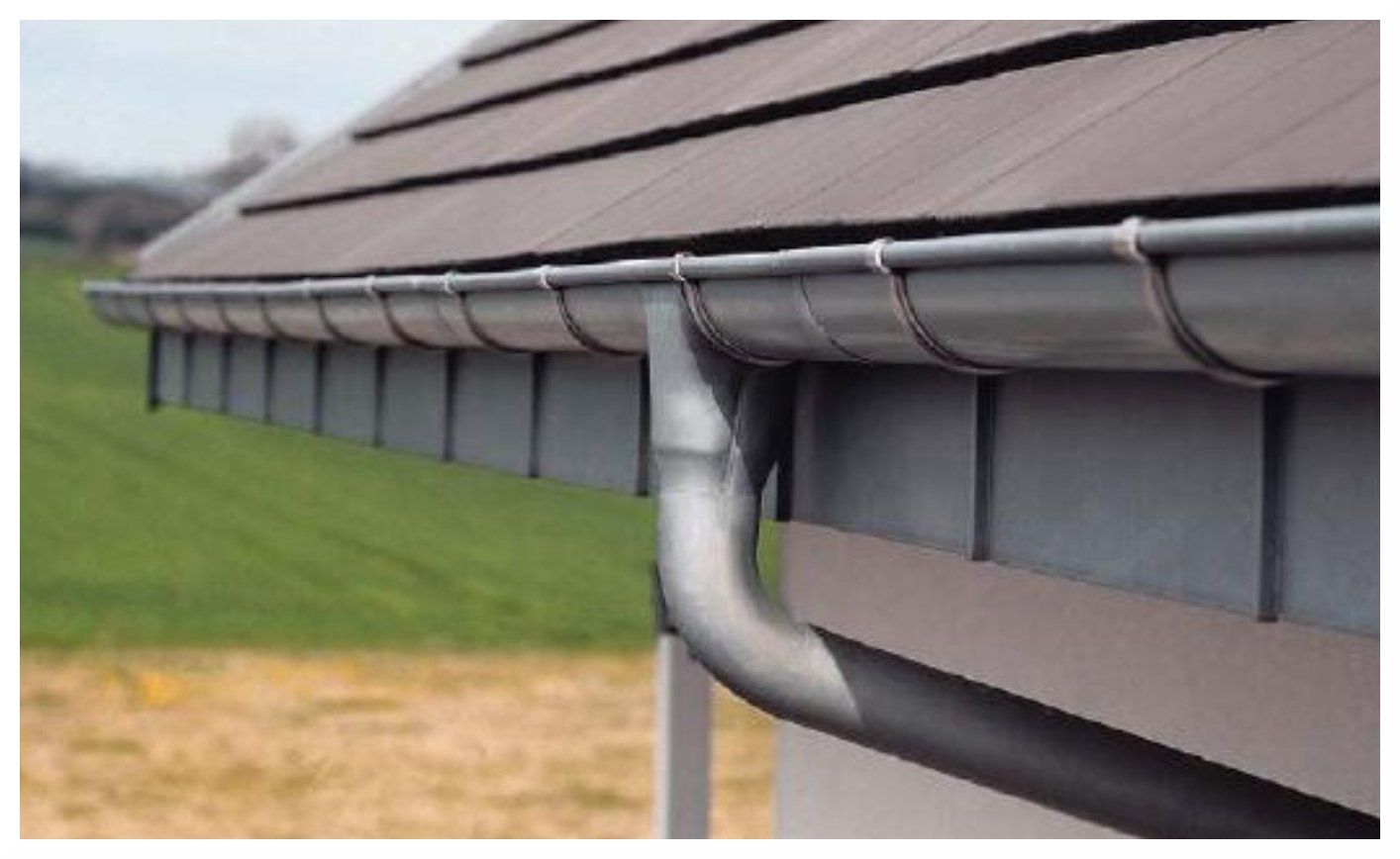

Давайте сразу к конкретике. Арифметика здесь простая, но без нее никуда: общую длину карниза делят на выбранный интервал между узлами фиксации.

Допустим, длина ската 12 метров. Для металлического желоба стандартный промежуток составляет 0,7–0,9 м, в среднем берем 0,8 м. 12 / 0,8 = 15 опор. В случае с пластиком планка жестче: шаг установки сокращается до 0,5–0,6 м.

Почему такая разница? Всё упирается в физику материалов.

Поливинилхлорид имеет высокий коэффициент теплового расширения и меньшую модульную упругость. Зимой он становится хрупким, а летом — податливым. Без частых опор длинный отрезок желоба провиснет от собственной массы с дождевой водой или деформируется под воздействием ультрафиолета. Сталь, в том числе с полимерным покрытием, значительно жестче. Ей не нужна слишком частая «подстраховка», она увереннее держит форму на более длинных пролетах.

В реальных условиях мы всегда ориентируемся на конкретный сценарий. Для южных регионов с малым снежным покровом, где основная опасность — редкие ливни, допустимо придерживаться максимальных значений (до 0,9 м для металла и до 0,6 м для ПВХ).

Однако в средней полосе, а тем более на севере, эти цифры придется корректировать в сторону уменьшения.

Тут вступает в игру целый клубок требований, которые не терпят приблизительности. Дело не только в диаметре (скажем, 125/90 или 150/100 мм), но и в толщине стенки.

Под нагрузкой в 120–150 кг/м² сталь толщиной менее 0,6 мм или пластик тоньше 2 мм начинают играть, как фольга. Кронштейн, удерживающий такой лоток, обязан иметь запас по прочности не менее 30% от пиковых показателей, иначе при первой ледяной корке геометрия нарушится.

На участках с вероятностью скопления осадков, особенно в ендовах или за chimney, интервал между кронштейнами сокращают до 0,4–0,5 м. В зонах действия ветровой нагрузки, где порывы могут достигать ураганных значений, внимание уделяют не только горизонтальным лоткам, но и вертикальным трубам.

Их фиксируют к стене хомутами с шагом не более 1,8–2,0 м, а на каждый стык секций ставят отдельный хомут, чтобы наращивание длины не превратилось в слабое звено.

При работе с полимерным водостоком помните о температурных зазорах. ПВХ «дышит»: на солнце он удлиняется, а на морозе сжимается до 5 мм на каждые 10 метров.

Если жестко зажать такую систему в крюках без возможности микроперемещения, она либо выскочит из замков, либо лопнет в крестовых соединениях.

Отдельный разговор — лобовая доска. Очень удобно крепить опоры прямо к ней, это быстро и технологично.

Но такая доска — не самый мощный несущий конструктив. При сходе снежной массы с крыши рывок может просто вырвать саморезы вместе с куском дерева. Для премиального решения, рассчитанного на десятилетия, лучше использовать удлиненные кронштейны, которые крепятся к сплошной обрешетке или непосредственно к стропильной ноге. Это перераспределяет точечную нагрузку и исключает вибрацию.

Тип крепежа зависит от материала желоба. Под пластик идут широкие кронштейны с мягким зажимом, чтобы не продавить стенку.

Стальные желоба фиксируются на более мощных держателях, часто с применением заклепок или усиленных саморезов. Никогда не смешивайте эти типы: чужеродные метизы работают как клин, разрушающий структуру в точке контакта.

Случаи, когда систему срывает ветром, чаще всего связаны с ошибками на краю свеса. Крайний кронштейн обязан находиться не дальше 0,15 м от торца кровли.

Если отступить больше, незакрепленная часть станет парусом. Под воздействием сильного порыва ее погнет, и дальше, как домино, пойдет каскад разрушений.

В регионах с агрессивным климатом советую проверять шаг не только по калькулятору, но и по картам районирования снеговой нагрузки из актуальных строительных норм. При показателе выше 240 кг/м² шаг для любого материала сокращается до 0,35–0,45 м.

Это касается особенно воронок и поворотных углов — там гидравлическое сопротивление выше, и завихрения создают дополнительное давление на стенки.

И последний, но важный штрих: уклон. Вне зависимости от того, как часто расставлены опоры, лоток должен идти вниз с градиентом 3–5 мм на каждый погонный метр.

Без этого уклона вода будет стоять, что увеличит нагрузку на держатели в разы, превращая статическую конструкцию в емкость с жидкостью. А замерзая, лед неизбежно выломает крепления.
