Кабель в земле без траншеи: горизонтальное бурение. Как подвести под дорожкой
Когда на участке уже стоит дом, вымощены садовые дорожки и разбит газон, мысль копать траншею для силового или слаботочного кабеля кажется, мягко говоря, неразумной. Нарушать сложившийся ландшафт, демонтировать брусчатку, а затем восстанавливать покрытие — процесс долгий, грязный и затратный. Альтернатива существует, и она называется горизонтальным направленным бурением. Эта технология позволяет провести инженерные коммуникации под уже существующими объектами без вскрытия поверхности, сохранив целостность дорожек и зеленых насаждений.
В отличие от привычной траншеи, где экскаватор снимает верхний плодородный слой, данный метод воздействует только на две локальные точки — место входа буровой штанги и выхода ее на поверхность. Основной объем работ проходит под землей, на заданной глубине. Специальная установка бурит пилотную скважину строго по рассчитанной траектории, затем при необходимости расширяет ее до нужного диаметра и затягивает в образовавшийся канал защитную трубу с кабелем. Поверхностный слой грунта и декоративное покрытие остаются нетронутыми.
Существует два основных подхода к бестраншейной прокладке: прокол (ГНП) и бурение (ГНБ). Прокол выполняется путем продавливания грунта специальной пикой, он обходится дешевле и работает быстрее. Однако его возможности серьезно ограничены — максимальная длина такого перехода редко превышает 40–50 метров. Для твердых пород или скальных включений этот вариант не подходит, а точность управления траекторией оставляет желать лучшего.
Горизонтальное бурение (ГНБ) — это высокотехнологичная процедура с управляемым вращающимся инструментом. Оператор через систему навигации видит точное положение буровой головы в реальном времени и может корректировать ее движение. Такая техника позволяет обходить подземные препятствия, менять глубину и выдерживать допустимые радиусы изгиба. Длина одной проходки здесь исчисляется сотнями метров, что с лихвой перекрывает потребности частного владения. Для прокладки кабеля под садовой дорожкой или подъездным путем к гаражу обычно достаточно установок малой мощности с тяговым усилием 15–30 кН.
Технологический процесс делится на три последовательных этапа. Сначала буровая головка с наконечником проходит пилотную скважину по проектному маршруту. Затем выполняется расширение канала до диаметра, который превышает размеры финальной трубы или кабельного пучка. В завершение в подготовленную полость затягивается полиэтиленовый футляр или непосредственно сам проводник.

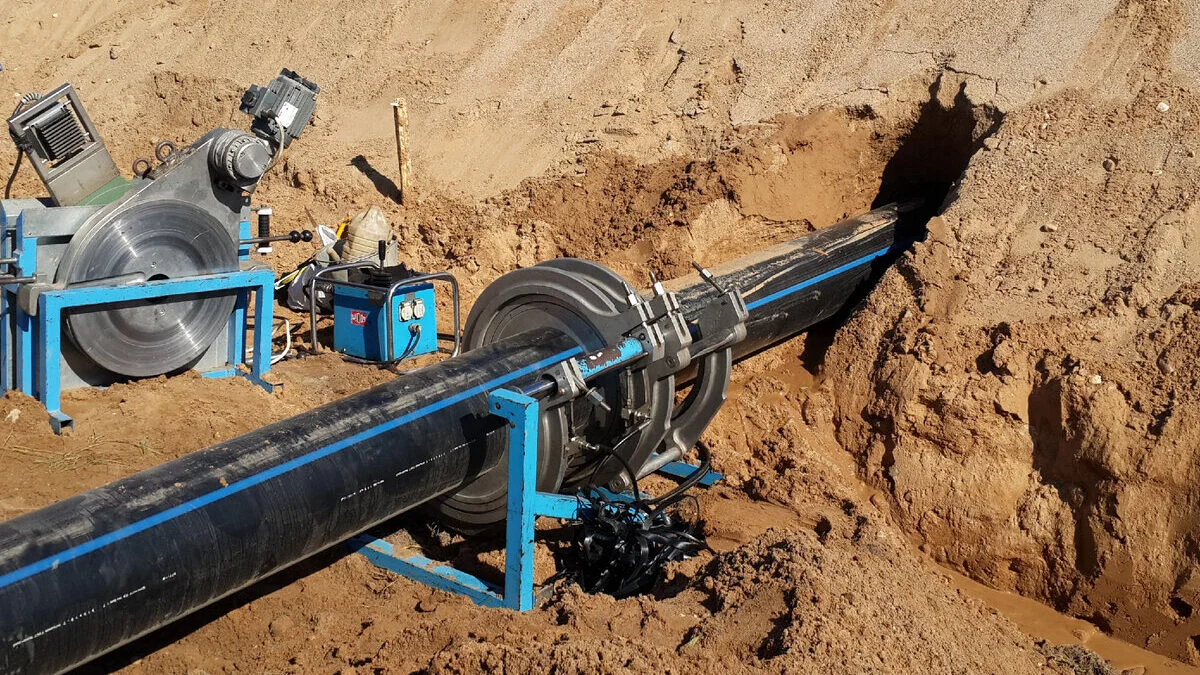

Для защиты силовых линий используется труба из полиэтилена низкого давления (ПНД). Ее диаметр подбирается исходя из сечения кабеля и наличия свободного пространства для протяжки. Гофрированная модификация обеспечивает дополнительную гибкость, что критично при прохождении криволинейных участков. Защитный кожух не только предохраняет изоляцию от механических повреждений, но и упрощает замену кабеля в будущем — старый проводник можно вытянуть, а новый завести на его место без повторного бурения.
Глубина заложения регламентируется строительными нормами. Для линий напряжением до 20 кВ минимальная отметка от планировочной поверхности составляет 0,7 метра. При пересечении проезжих частей и площадей этот показатель увеличивается до 1 метра. Если речь идет о проколе под автомобильной дорогой с интенсивным движением, специалисты рекомендуют заглубляться не менее чем на 1,5 метра от верха дорожного полотна. Конкретные значения зависят от типа грунта, уровня грунтовых вод и наличия поблизости других инженерных сетей.
Работы подобного уровня требуют точной предварительной диагностики. До начала проходки необходимо выполнить геодезическую привязку участка и уточнить расположение существующих подземных коммуникаций — газовых труб, водопровода, ливневой канализации. С помощью специального трассоискателя определяются координаты чужих сетей, чтобы буровая головка гарантированно обошла их стороной. Без этой процедуры высок риск повредить соседские или городские магистрали, что повлечет за собой серьезные штрафы и аварийные работы.
Для преодоления расстояний до 20 метров на мягких грунтах иногда применяют ручной гидравлический или пневматический прокол. Такое оборудование компактно, не требует тяжелой техники и может быть доставлено на участок в багажнике внедорожника. Но за удобство придется заплатить отсутствием контроля траектории — вы не сможете обогнуть случайно встретившийся валун или фундамент старой постройки. Для ответственных линий электропитания, где цена ошибки высока, я рекомендую использовать полноценные буровые установки с телеметрией.
Смета на горизонтальное бурение складывается из нескольких компонентов: аренды установки, оплаты труда оператора, стоимости расходных материалов (ПНД трубы, смазывающих составов) и транспортных расходов. Погонный метр такого перехода обходится дороже, чем копка траншеи вручную. Однако если сравнить итоговые затраты с учетом восстановления ландшафта, закупки нового растительного грунта, посева газона и укладки брусчатки, экономия становится очевидной. Бестраншейный метод сокращает сроки выполнения работ до 60% по сравнению с открытым способом.
Некоторые домовладельцы пугаются высокой стоимости оборудования и пытаются сэкономить, привлекая бригады, предлагающие «прокол за копейки» с помощью кустарных приспособлений. Чаще всего это заканчивается застреванием штанги в грунте, обрывом кабеля или выходом бура не в той точке, где планировалось. Профессиональный подход подразумевает использование навигационной системы, позволяющей удерживать отклонение от заданной оси в пределах 10–20 сантиметров на всем протяжении трассы. Точность пилотирования здесь критична, особенно при обходе плотных слоев глины или корневой системы крупных деревьев.
Перед стартом работ обязательно составляется эскизный проект, в котором фиксируется угол входа буровой штанги (обычно 10–20 градусов к горизонту), радиус изгиба трассы и конечная точка выхода. В случае с дорожкой важно, чтобы входной и выходной котлованы располагались за пределами твердого покрытия — это позволит избежать даже точечных разрушений брусчатки или асфальта. Глубина под дорожным полотном выбирается с запасом не менее 0,5 метра от нижней границы подушки основания.
При прокладке силовых кабелей напряжением выше 1 кВ необходимо учитывать тепловые режимы. Полиэтиленовая оболочка, помещенная в грунт, хуже отводит тепло, чем воздушная среда, поэтому сечение жил выбирается с повышающим коэффициентом. Для слаботочных линий (интернет, телефония, видеонаблюдение) подобных ограничений нет — здесь главное соблюсти минимальный радиус изгиба оптического волокна и обеспечить герметичность соединений в распределительных коробках.
Планируя подземный переход, стоит закладывать в трассу не одну, а две-три резервные трубы. Их стоимость невелика по сравнению с общим бюджетом работ, а возможность быстро проложить дополнительную линию связи или сигнализации в будущем сэкономит вам значительные средства. Защитные футляры укладываются параллельно с небольшим интервалом, что позволяет при необходимости использовать один из них как канал для протяжки нового кабеля без дополнительного бурения.
Разрешительная документация для работ внутри частного владения обычно не требуется, если вы не затрагиваете муниципальные дороги общего пользования. Однако при пересечении подъездных путей к соседским участкам или проездов с асфальтовым покрытием лучше иметь письменное согласие от владельца территории. В городской черте любое вмешательство в дорожную инфраструктуру согласовывается с местной администрацией и дорожными службами.
По окончании бурения скважину заполняют бентонитовым раствором, который предотвращает обрушение стенок канала. Эта же смесь служит смазкой при затягивании трубы, снижая силу трения о грунт. Необходимый объем и давление рабочей жидкости рассчитываются исходя из типа породы и диаметра проходки, эти параметры строго индивидуальны для каждого объекта.
Выбор между траншейным и бестраншейным методом всегда упирается в соотношение цены и сохранности ландшафта. Если вам предстоит провести всего 5–10 метров кабеля вдоль забора, где нет ни дорожек, ни насаждений, копка траншеи будет более рациональным решением. Но как только трасса пересекает мощеную зону отдыха, альпийскую горку или газон с дорогим рулонным покрытием, горизонтальное бурение становится единственным технически грамотным вариантом. Оно сохранит эстетику участка и избавит от многомесячного ожидания, пока восстановленная трава сравняется по цвету с остальным газоном.
Технология не накладывает жестких ограничений на сезонность — работы можно вести при положительных температурах воздуха. Промерзший грунт снижает скорость проходки и повышает износ бурового инструмента, поэтому в зимний период лучше перенести прокладку на весенне-летний сезон или использовать оборудование с подогревом рабочей жидкости. Для защиты кабеля от морозного пучения глубина заложения должна быть ниже уровня промерзания почвы в вашем регионе.
Ответственный подход к выбору подрядчика начинается с запроса портфолио и подтверждения наличия сертифицированного оборудования. Уточните, какая именно буровая установка будет применяться, ее тяговые характеристики и возможности навигации. Попросите показать локатор, с помощью которого контролируется положение головки — отсутствие этого устройства говорит о том, что бурение будет вестись вслепую, с высоким риском отклонения от маршрута. Качественный инструмент позволяет оператору видеть глубину, угол наклона и азимут бура в реальном масштабе времени.
Приемка работ включает проверку целостности трубы, отсутствие заломов и перегибов кабеля, а также замер сопротивления изоляции. Все стыки и соединения должны быть герметичными, чтобы исключить попадание грунтовых вод внутрь футляра. Протокол испытаний фиксируется в акте, который вы получаете на руки вместе с исполнительной схемой трассы. Этот документ пригодится в будущем, если вы решите проводить земляные работы на участке или подключать новое оборудование.
В итоге горизонтальное бурение — это не просто способ провести кабель, а инвестиция в сохранность вашего ландшафтного проекта. Оно позволяет избежать компромиссов между функциональностью и эстетикой, дает свободу планировать инженерные сети без оглядки на существующие покрытия. Для премиального загородного дома, где каждая деталь территории продумана до мелочей, такая технология становится логичным продолжением философии комфорта и порядка.
