Фиксаторы защитного слоя для арматуры: пластиковые или бетонные

Когда заходит речь о возведении монолитного фундамента, ростверка или плиты перекрытия, детали решают всё. Вы можете закупить арматуру класса А500С диаметром 12 или 16 мм, собрать пространственный каркас с шагом 200 на 200 мм, но без грамотной установки закладных элементов вся конструкция потеряет смысл. Речь о тех небольших опорах, которые удерживают стальной скелет на заданной высоте от дна опалубки и не дают металлу касаться краёв будущего бетона.

Защитный слой — это не прихоть инженера, а жёсткое нормативное требование. Согласно СП 63.13330.2018, минимальная толщина бетона до поверхности рабочей арматуры в фундаментах составляет 40 мм при наличии бетонной подготовки и 70 мм при её отсутствии. В плитах и стенах параметр колеблется от 10 до 35 мм. Если пренебречь этими цифрами, коррозия начнёт разрушать каркас задолго до окончания расчётного срока службы дома. Ваш красивый проект с панорамными окнами и тёплыми полами окажется под угрозой из-за банальной экономии на расходниках.

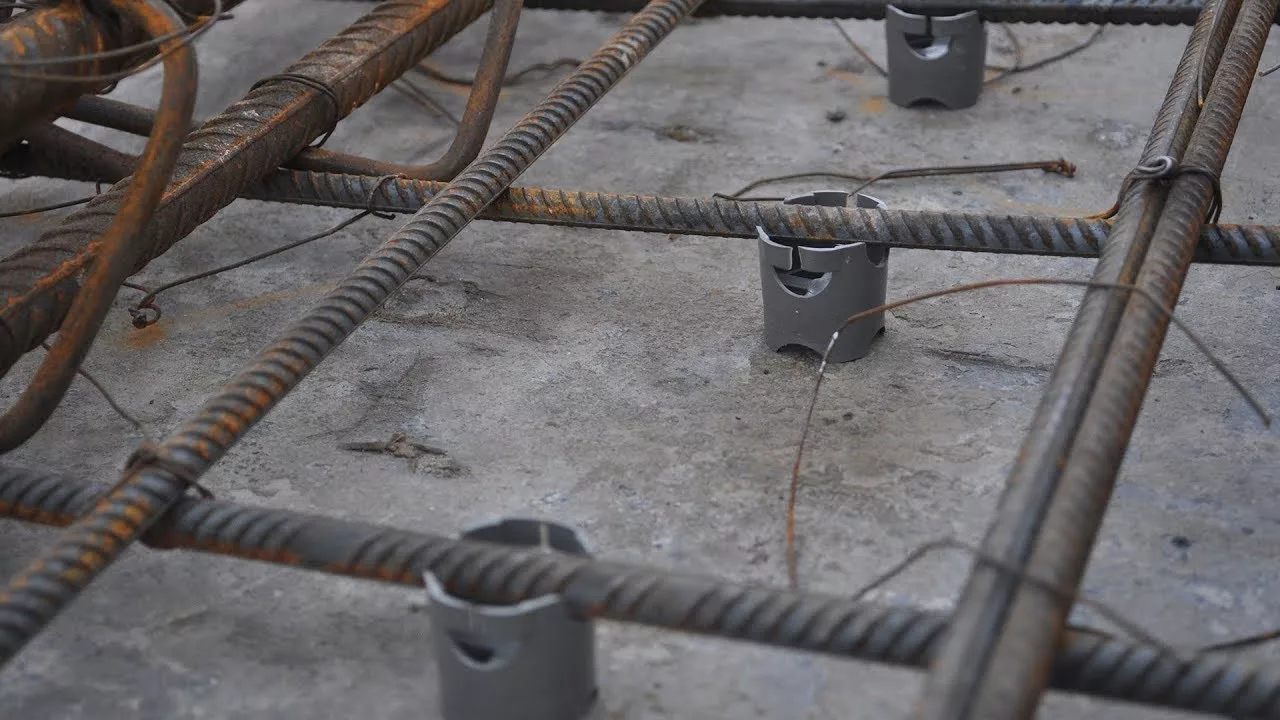

Пластиковые опоры серии «стульчик» или «звёздочка» знакомы каждому, кто хоть раз заливал стяжку или монолитную плиту. Их выпускают из полипропилена или полиэтилена низкого давления с плотностью от 0,9 до 0,95 грамма на кубический сантиметр. Рабочий диапазон по высоте весьма широк: модели на 10, 15, 20, 25, 30, 35, 40 и 50 мм. Некоторые заводы предлагают усиленные версии с высотой до 80 мм для толстых фундаментных подушек. Нагрузка, которую выдерживает стандартный конус с четырьмя лепестками, достигает 80–120 килограммов, чего вполне хватает для удержания двух рядов прутков диаметром 14 мм при шаге 150 мм.

Главное преимущество полимерных держателей — фиксация по типу замка. Верхняя часть имеет паз, куда защёлкивается стержень. Благодаря этому каркас не сползает при хождении рабочих по сетке или подаче бетонной смеси из автобетононасоса. Скорость монтажа возрастает в разы, что критично при ограниченных сроках строительства. Скажем, на плиту площадью 100 квадратных метров бригада из трёх человек расставляет около тысячи опор за два-три часа.

Однако у полимеров есть нюанс, о котором умалчивают продавцы. Морозостойкость некоторых дешёвых марок оставляет желать лучшего. При температурах ниже минус пятнадцати градусов хрупкость возрастает, и ножка может лопнуть от удара. Для фундаментов, заливаемых в зимний период с электропрогревом или противоморозными добавками, нужно выбирать специальные марки с маркировкой «морозостойкие». Они изготавливаются из первичного сырья с добавлением эластомеров, придающих гибкость даже при минус сорока.

Теперь поговорим о бетонных фиксаторах. Вопреки распространённому мнению, их делают не только в виде массивных кубиков на проволоке. Существуют плитки размером 50 на 50 мм с углублением под стержень, цилиндры высотой 25–45 мм, трапециевидные элементы для вертикальных стен. Изготавливают их методом вибропрессования из цементно-песчаной смеси с водоцементным соотношением 0,35–0,4. Прочность на сжатие достигает марки М300, что сопоставимо с основным бетоном конструкции.

Ключевая выгода таких подставок — полная монолитность с телом фундамента. При укладке раствора в опалубку бетонный держатель становится частью массива, исключая образование пустот или инородных включений. Коэффициент температурного расширения идентичен окружающему камню, поэтому никаких микротрещин на границе раздела не возникает. Для гидротехнических сооружений, бассейнов, резервуаров и цокольных этажей ниже уровня грунтовых вод это решающий аргумент.

Недостаток кроется в массе и способе крепления. Опора из бетона весит от 60 до 250 граммов, поэтому проволока для подвязки должна быть не тоньше 1,2 мм. Вручную накручивать сотни узелков — занятие трудоёмкое. Бригада тратит на ту же плиту в 100 квадратов не три часа, а полный рабочий день. Зато стоимость получается ниже: партия из 500 штук обходится в 2–3 раза дешевле аналогичного количества качественных полимерных «стульчиков».

Для частного домостроения с фундаментной лентой шириной 400 мм и глубиной заложения 1,8 метра я рекомендую комбинированный подход. Нижний ряд арматуры, воспринимающий растягивающие нагрузки, фиксируйте бетонными опорами на 40 мм. Верхний ярус удобнее удерживать пластиковыми моделями с высокой ножкой, поскольку они гарантируют стабильное положение тяжёлых стержней до заливки.

Плитные основания толщиной 300 мм диктуют свои правила. Здесь армирование выполняется двумя сетками, расстояние между которыми составляет 160–180 мм. Под нижнюю сетку подойдут полимерные «стульчики» на 35 мм с фиксатором, а между рядами устанавливаются специальные каркасы-лягушки из гладкой арматуры диаметром 8–10 мм. Пластик тут вне конкуренции, так как позволяет с высокой точностью выставить проектное положение до миллиметра.

Стены и колонны — отдельная история. Вертикальные конструкции требуют боковой защиты, для чего применяются колёсики на защёлке или пластинчатые держатели с пружинным хомутом. Бетон в этой ситуации неудобен, поскольку его вес не позволяет надёжно удерживать стержень до закрытия щитовой опалубки. Рекомендую полимерные кольца с внутренним диаметром, соответствующим номиналу прутка: для 12 мм — 12,5 мм, для 16 мм — 16,5 мм.

Отдельного упоминания заслуживает тема химической стойкости. Пластик марок ПП и ПНД инертен к щелочной среде свежего бетона, а также к хлоридам и сульфатам, попадающим с грунтовыми водами. Бетонные изделия, напротив, могут разрушаться в агрессивных средах, если изготовлены из несульфатостойкого цемента. Для участков с высокой минерализацией подземных источников этот фактор способен стать определяющим при выборе материала расходников.

Практический совет: при покупке проверяйте жёсткость полимерных опор. Возьмите «стульчик» за ножку и сожмите боковые грани. Качественный пропилен почти не деформируется, а некачественный вторичный полиэтилен легко гнётся пальцами. Помните, что от этих маленьких деталей зависит геометрия всего силового каркаса, а значит — несущая способность вашего будущего дома.

Проектировщики часто задают вопрос о расчёте количества элементов. Для нижнего армирования норма составляет 4–6 штук на квадратный метр при диаметре стержней до 14 мм. Если используются прутки 16–20 мм, число возрастает до 8–10 из-за увеличившейся массы металла. Под верхний ярус горизонтальных конструкций достаточно 2–3 распорок на квадрат.

Выбирая между двумя типами изделий, ориентируйтесь на условия строительства и тип конструкции. Пластиковые опоры незаменимы при быстрых темпах, точной настройке и работе в холода. Бетонные держатели предпочтительны для нижних уровней, испытывающих прямое давление смеси, а также при необходимости полной однородности массива. Опытные мастера держат на объекте оба варианта, подбирая решение под конкретный узел в зависимости от этапа работ и геометрии каркаса.
