Армирование ленточного фундамента: диаметр прутьев и схема вязки. Типичные ошибки в углах

Покупка собственного дома или просторного коттеджа — это не просто приобретение недвижимости, это создание фундамента для вашей будущей жизни. Однако, чтобы решение Купить дом или Купить коттедж не обернулось разочарованием, необходимо понимать основы строительства, и начинаются они с грамотно спроектированной и возведенной основы — ленточного фундамента.

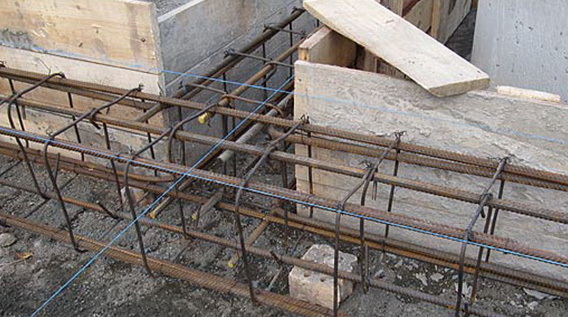

Выбирая между готовым жильем и проектом под реализацию, всегда обращайте внимание на качество основания. Сердцем надежной ленты является арматурный каркас.

Для продольных поясов (верхнего и нижнего) используются горячекатаные рифленые стержни класса А400 (или А500С), которые воспринимают главные нагрузки на растяжение. Вспомогательные вертикальные и горизонтальные перемычки, призванные придать каркасу геометрию, изготавливаются из гладких прутьев класса А240 сечением 6–8 мм.

Главный вопрос, с которым сталкивается любой владелец — это правильный выбор диаметра. Экономия здесь смертельно опасна.

Так, если ширина ленты составляет 30–50 см (как в случае с большинством построек для проживания), необходимо использовать стержни диаметром 12 мм. В случае, когда планируется действительно тяжелый двухэтажный коттедж из кирпича или бетона, с шириной ленты более 50 см, следует применять прутья от 14 до 16 мм.

Для легких хозяйственных построек допустимо сечение 10 мм, но это компромисс, на который лучше не идти, если вы действительно хотите надежность.

Схема сборки каркаса также имеет множество нюансов, и здесь важно избегать типичных просчетов. Вязальная проволока (диаметром 1.2–1.6 мм) соединяет прутья гораздо надежнее сварки для большинства марок стали, так как не создает хрупких зон.

Помните, что каркас не должен касаться краев опалубки: снизу и с боков необходим защитный слой бетона толщиной около 5 см.

К сожалению, слабое место даже у опытных строителей — это углы. Многие пытаются просто перекрестить прутья, что является грубейшим нарушением.

В углах возникают разнонаправленные напряжения, и обычное соединение внахлест или «перекрестие» приводит к тому, что прутья вырываются из бетона, вызывая трещины и расслоение массива.

Существуют две корректные схемы усиления, и ваш выбор зависит от специфики участка. Первая подразумевает использование П-образных хомутов (замкнутых контуров), которые изготавливаются из арматуры класса А500С диаметром 8–12 мм.

Длина их сторон должна составлять около тройной ширины фундамента (к примеру, для ленты 400 мм потребуется элемент длиной около 1200 мм). Исследования показывают, что такие хомуты снижают риск расслоения бетона на 15–20% благодаря равномерному распределению поперечных и продольных сил.

Альтернативой выступают Г-образные элементы, которые гнут из прутьев основной рабочей арматуры (диаметр 12–16 мм) под прямым углом. Длина загиба («плеча») должна быть минимум 50 диаметров.

Например, для прута 12 мм эта цифра составит 600 мм. Этот способ оптимален для узлов с ограниченным пространством, однако требует точного расчета, так как при малой длине «плеча» возникают локальные напряжения в месте изгиба.

Ключевое правило: в угловой зоне расстояние между вертикальными хомутами и поперечной арматурой следует сокращать в два раза по сравнению с обычными участками ленты. Максимальный шаг не должен превышать 25 см.

Обратите внимание: использование сварки допустимо лишь для арматуры с индексом «С» (А500С), во всех остальных случаях предпочтительна вязка.

Каждая из этих схем имеет свои преимущества, но объединяет их одно: они исключают глупую и опасную стыковку прутьев «в крест». Концентрация напряжений в проблемной зоне может увеличивать риск разрывов бетонной массы на 60-70%, если там нет усиленных элементов.

Поэтому, оценивая варианты, где вы хотите Купить коттедж или построить его с нуля, всегда запрашивайте проект железобетонных конструкций с детализацией узлов.

Вязка проволокой также требует мастерства. Простое скручивание пассатижами не дает нужного усилия затяжки.

Применяйте специальный вязальный крючок, а для объемных работ — пистолет для вязки арматуры. Он повышает производительность в 2–6 раз и обеспечивает одинаковую силу затяжки каждого узла.

Нахлест прутьев (если стержень пришлось наращивать по длине) должен составлять не менее 40 диаметров арматуры. Так, для стержня 12 мм этот перехлест будет равен примерно 480 мм. В углах, повторюсь, нахлест недопустим — работает только жесткая анкеровка с помощью гнутых элементов.

Если в проекте вашего будущего жилья заложены данные нормативы, вы можете быть уверены: под стенами находится монолит, способный выдержать даже подвижки пучинистых грунтов. Помните, что даже сам по себе дорогой участок не гарантирует долговечности, если технология создания опорной конструкции была нарушена на этапе армирования.

Ваш личный контроль за схемой вязки углов — это страховка инвестиций на десятилетия вперед.
